Cerbo GX Manual

För att följa den här manualen ska du säkerställa att användargränssnittet ”Nytt användargränssnitt” är aktiverat på din GX-enhet: Inställningar → Allmänna → Visning och utseende → Användargränssnitt.

Användargränssnittet erbjuder en ren och intuitiv layout som förenklar navigeringen och förbättrar datasynligheten.

Funktioner

Den sammanfattande sidan ger en tydlig översikt över viktig systeminformation via en anpassningsbar ringformad widget.

De konfigurerbara cirkulära staplarna till vänster visar nätimport/exporteffekt, solcellsproduktion samt, om tillgängligt, generatorutgång från enheter som stöds, såsom Wakespeed WS500 eller Orion XS. Widgeten i mitten, som består av ringar och en kärndisplay, visar energilagringsstatus samt, om den är konfigurerad, tanknivå och/eller temperaturinformation. De cirkulära staplarna till höger ger en översikt över effektförbrukningen. Konfigureringsalternativ finns tillgängliga i Inställningar → Allmänna → Visning och utseende → Sammanfattande sida: Nivå 1..4: Ställ in varje nivå på att visa batteri-SoC eller någon annan tillgänglig vätsketyp. Tankuppgifter: Välj mellan Inga etiketter, visa tankvolymer eller visa procentantal Centrala uppgifter: Justera visad data undre Centrala uppgifter. För att justera dataenheter för temperatur, volym eller elektrisk effekt, gå till Inställningar → Allmänna → Visning och utseende → Dataenheter. Gå till nästa avsnitt för ytterligare detaljer.

Layouten tillhandahåller en omfattande översikt av ditt system på en enda plats, vilket möjliggör enkel övervakning, styrning och hantering.

Översiktssidan är uppdelad i tre delar: Vänster: Widgetar för energikällor så som nät, solcellsladdare, DC-generatorer, växelströmsgeneratorer och vindkraft. Mitten: Energilagring och omvandling Höger: Belastningsöversikt inklusive AC-belastningar, EVCS, nödvändiga belastningar och DC-belastningar. En knapp längst upp till vänster (åtkomstbar från alla sidor) öppnar kontrollpanelen och ger snabb åtkomst till: ESS-kontroller Generator start/stopp-kontroller Växelriktare/laddare-kontroller Laddarkontroller Växelriktarkontroller Kontroller för EV Charging Station Alla objekt med blå kontur är tryckbara och öppnar en detaljerad vy.

Undermenyn Dataenheter gör det möjligt att konfigurera de enheter och visningsformat som används i hela GX-enhetens gränssnitt.

Temperatur: Välj den enhet som används för temperaturvärden: Celsius Fahrenheit

Volym: Välj den enhet som används för volymmätningar: Kubikmeter Liter Gallons (US) Gallons (Imperial)

Visning av elektrisk effekt: Välj hur elektriska värden ska visas. Effekt (Watt) Ström (Amp) Blandat (AC i Watt, DC i Amp)

Format: Välj det koordinatsformat som ska användas för GPS-data: Grader, minuter och sekunder (t.ex. 52° 20’ 41.6” N, 5° 13’ 12.3” E) Decimalgrader (t.ex. 52.34489, 5.22008) Grader och decimalminuter (t.ex. 52° 20.693 N, 5° 13.205 E)

Hastighetsenhet Välj den enhet som ska användas för hastighetsvärden: Kilometer per timme Meter per sekund Miles per timme Knop

Switch pane är en kontrollpanel för snabbåtkomst, tillgänglig via pekskärm. Remote Console, Marine MFD HTML5-app eller VRM för att hantera kopplingsfunktioner i fordon, båtar eller stationära system.

När du använder Marine MFD HTML5-appen är Switch pane tillgänglig på MFD-displayen. Detta gör det möjligt att styra GX ombordreläer, Shelly-enheter som stöds och virtuella Node-RED-omkopplare.

Enheter som stöds

En knapp i det övre vänstra hörnet i användargränssnittet öppnar den här panelen och ger kontroll över digitala utgångar, reläer och andra system på enheter som stöds. Knappen är endast synlig när en enhet som stöds är ansluten.

Switch panes layout fastställs av hur konfigurationen är inställd i Inställningsmenyn i varje ansluten enhet. Utgångarna kan grupperas för att förenkla gränssnittet, vilket är särskilt användbart vid hantering av flera utgångar.

De enheter som stöds för Switch pane konfigureras via enhetens inställningsmeny. Följande alternativ är tillgängliga: Namn: Ange ett anpassat namn för utgången. Grupp: Utse en grupp till utgången. Utgångar i samma grupp visas i en delad ruta på Switch pane. Utgångstyp: Välj den önskade utgångstypen (se avsnitt nedan). Visa kontroller: När den är inaktiverad kommer utgången inte att visas på Switch pane. Tillgängliga alternativ: Av - Visa inte kontrollerna någonstans. Alltid - Visa kontrolleran i Switch pane.

Följande element stöds: De flesta styrelement nedan är endast tillgängliga när du använder integrationen Virtuell omkopplare (Node-RED). Maskinvarubaserade kopplingsenheter tillhandahåller vanligtvis endast de första tre grundläggande utgångskontrollerna. Tillfällig: Utgången är endast aktiv när den är nedtryckt. Växla: Utgången byter tillstånd vid varje nedtryckning. Dimbar: Tillåter en varierande utgångskontroll, t.ex. för belysning eller fläkthastighet. Temperaturreglage: Gör det möjligt att ställa in en måltemperatur. Grundläggande reglage: Allmänt reglage för justerbara värden. Stegbrytare: Ger på/av-styrning med valbara lägen (till exempel fläkt på/av med tre hastighetsnivåer). Rullgardin: Gör det möjligt att välja ett alternativ från en lista (t.ex. välja ett läge som påverkar ett Node-RED-flöde). Numerisk inmatning: Gör det möjligt att ange ett specifikt numeriskt värde. Trelägesbrytare: Av/på/auto. Länspumpsstyrning: Gör det möjligt att växla mellan Auto och På (manuell förbigång). Färgval: Gör det möjligt att välja färger och skärpa för RGB-lampor.

Båtsidan är utformad för elektriska båtar och hybridbåtar och kombinerar information om batteristatus, motorns varvtal. GPS-data och eldriften på en och samma skärm.

Data kan mottas via NMEA 2000-nätverket eller CANopen (VE.CAn) för kompatibla system med elektrisk framdrivning, från en SmartShunt från Victron som är konfigurerad som en DC-energimätare - eldriven - eller via anpassad Node-RED-integration. Fler­skrovsfartyg och dubbla motorinstallationer stöds, inklusive konfigurerbara elektriska drivsystem för babord och styrbord.

Båtsidan visas i menyn vid sidan av kort- och översiktssidorna och kan även nås på distans via VRM eller på en GX-display.

Se videon nedan för en kort introduktion till båtsidan och dess funktioner.

4.7.2. Hur man integrerar

Båtsidan kan kombinera data från olika källor såsom GPS:er och elektriska framdrivningssystem. Integration är möjlig genom Victron-enheter, NMEA 2000-nätverk, CANopen eller anpassade lösningar. Följande alternativ visar hur man kopplar GPS- och framdrivningsdata till GX-enheten.

GPS GPS-mus via USB - se Anslutning av USB-GPS GPS via NMEA 2000 - se Anslutning av NMEA 2000 GPS Victron Energy GX GSM eller LTE 4G med GPS-antenn - se GX LTE 4G Anpassad Node-RED-integration Elektrisk framdrivning Victron Energy SmartShunt, konfigurerade till DC-energimätare → Elektriskt driv- se DC-belastningsövervakningsläge NMEA 2000-aktiverat framdrivningssystem PGN 128002, 127490 och 127494 CANopen-integration Anpassad Node-RED-integration

4.7.3. Integrationsexempel

Exempel 1: SmartShunt

För båtar med endast en SmartShunt som mäter ett elektriskt driv visar Båtsidan: Framdrivningskraft Tid kvar AC/DC-belastningsförbrukning Batteri-SoC %

Exempel 2: SmartShunt plus GPS

Samma som exempel 1, plus GPS. Båtsidan visar: Framdrivningskraft Tid kvar Batteri-SoC % Båthastighet

Exempel 3: NMEA 2000-integrerad framdrivningsmotor

För framdrivning integrerad via NMEA 2000 visar båtsidan: Batteri-SoC% Tid kvar AC/DC-belastningsförbrukning Förbrukning av framdrivningskraft Riktningsangivelse Fram/Friläge/Bak (F/N/R från engelskans Forward/Neutral/Reverse) Motorvarvtal

Exempel 4: NMEA 2000-integrerad framdrivningsmotor med GPS

Samma som exempel 3, plus GPS. Båtsidan visar: Batteri-SoC % Tid kvar AC/DC-belastningsförbrukning Förbrukning av framdrivningskraft Riktningsangivelse Fram/Friläge/Bak (F/N/R från engelskans Forward/Neutral/Reverse) Motorvarvtal Båthastighet

4.7.4. Konfigurering och övervakning av GX-enhet

Båtsidan kan anpassas för att passa dina önskemål. Välj de dataenheter som bäst passar din tillämpning, medan mätarskalningen för effekt, hastighet och varvtal bestäms automatiskt eller kan justeras manuellt vid behov.

För att aktivera båtsidan ska du gå till Inställningar → Allmänna → Visning och utseende → Båtsida och aktivera den.

Konfigurera de dataenheter du föredrar via Inställningar → Allmänna → Visning och utseende → Dataenheter: Effekt, ström eller blandat (AC i Watt och DC i Ampere) Hastighet i km/h, mph eller knop De lägsta och högsta värdena för effekt, hastighet och varvräknare kan ställas in via Inställningar → Allmänna → Visning och utseende → Lägsta och högsta mätarintervaller.

Övervakning av GX-enhet

Ett ansluten E-drivsystem eller motorstyrenhet visas i enhetslistan och tillhandahåller information såsom: DC-parametrar (spänning, ström och effekt) Motor RPM Motorriktning Motortemperatur Controllertemperatur Alternativ för att justera för omvänd motorriktning Detta alternativ omvänder den visade motorriktningen på båtsidan. Det är avsett för fall där den fysiska motorinstallationen leder till omvänd riktningsrapport. Att aktivera detta alternativ påverkar endast den visuella representationen i användargränssnittet och påverkar inte den faktiska motorrotationen eller styrenhetens konfiguration. Enhetsundermeny

Enhetsmenyn ger ytterligare information för den anslutna E-driven eller motorregulatorn och tillåter att du ställer in ett anpassat namn för tydlig identifiering.

4.7.5. CANopen-integration för system med elektrisk framdrivning

Venus OS stödjer CANopen-profilen för integration med elektrisk framdrivningssystem och motorregulatorer från Sevcon och Curtis, vilket gör det möjligt att övervaka från GX Båtsida och i VRM.

Motor- och varvtalsdata uppdateras åtta gånger i sekunden för smidig mätarvisning. GX-enheten visas meddelande och felmeddelanden som mottas från kompatibla CANopen-system och regulatorer.

4.7.6. Stöd för flerskrovsfartyg / dubbelmotorinstallation

Venus OS stödjer flerskrovsfartyg / dubbelmotorinstallationer.

För dubbla elektriska drivsystem stöds följande parametrar:

Konfigurerbara vänster- och höger-E-drivsystem. Varvtal och drivriktning visas separat för varje drivsystem. Drivriktning per motor. Sammanlagd framdrivningseffekt från båda E-drivsystemen. Båtsidan visar när ett eller flera drivsystem regenererar energi.

När två motorer är anslutna ger konfigurationen av Båtsidan (Inställningar → Allmänna → Visning och utseende → Båtsida) ytterligare alternativ och gör det möjligt att tilldela E-drivsystemet till vänster respektive höger sida.

4.7.7. Övervakning med VRM

Datan som handlar om det elektrisk framdrivningssystemet görs tillgänglig på VRM, inklusive detaljerad data i det avancerade avsnittet i VRM.

Sidan för Ändringskontroller är tillgänglig under Inställningar → Allmänna. Den ger en tydlig indikation om GX-enheten körs med dess standardkonfiguration eller om den har ändrats.

Denna sida hjälper användare, installatörer och distributörer att känna igen systemändringar snabbt och, vid behov, återställa enheten till dess standardkonfiguration. Detta minskar tiden som läggs på support och felsökning.

För att kontrollera supporttillståndet: Gå till Inställningar → Allmänna → Supporttillstånd (ändringskontroller). Granska det visade tillståndet: Standard – objekt visas i grönt, vilket betyder att de inte har ändrats. Ändrade - objekt visas i orange, vilket betyder att objektet har ändrats från dess standardkonfiguration. Obs: Objekt som visas i orange stöds och tillhandahålls av Victron Energy. Felaktig användning kan dock påverka systemets stabilitet. Under felsökningen ska dessa objekt inaktiveras först. GX-enheten övervakar även det tillgängliga utrymmet i datapartitionen och avger ett larm när det tillgängliga utrymmet är mindre än 10 %. Viktigt En full datapartition är endast ett bekymmer på GX-enheter som kör Bild av Venus OS Large-bilden eller i system som har ändrats för avancerad användning. Följ instruktionerna i dokumentationen för Node-RED/Signal K för att utöka det tillgängliga utrymmet.

Inställningen Nätverkssäkerhetsprofil tillåter dig att ha kontroll över hur data växlas lokalt (via Ethernet eller WiFi) och på distans (via VRM).

Du kan välja på tre profiler:

Ändringar av säkerhetsprofilen kan göras i Inställningar → Allmänna→ Åtkomst och säkerhet → Lokal nätverkssäkerhetsprofil i inställningsmenyn.

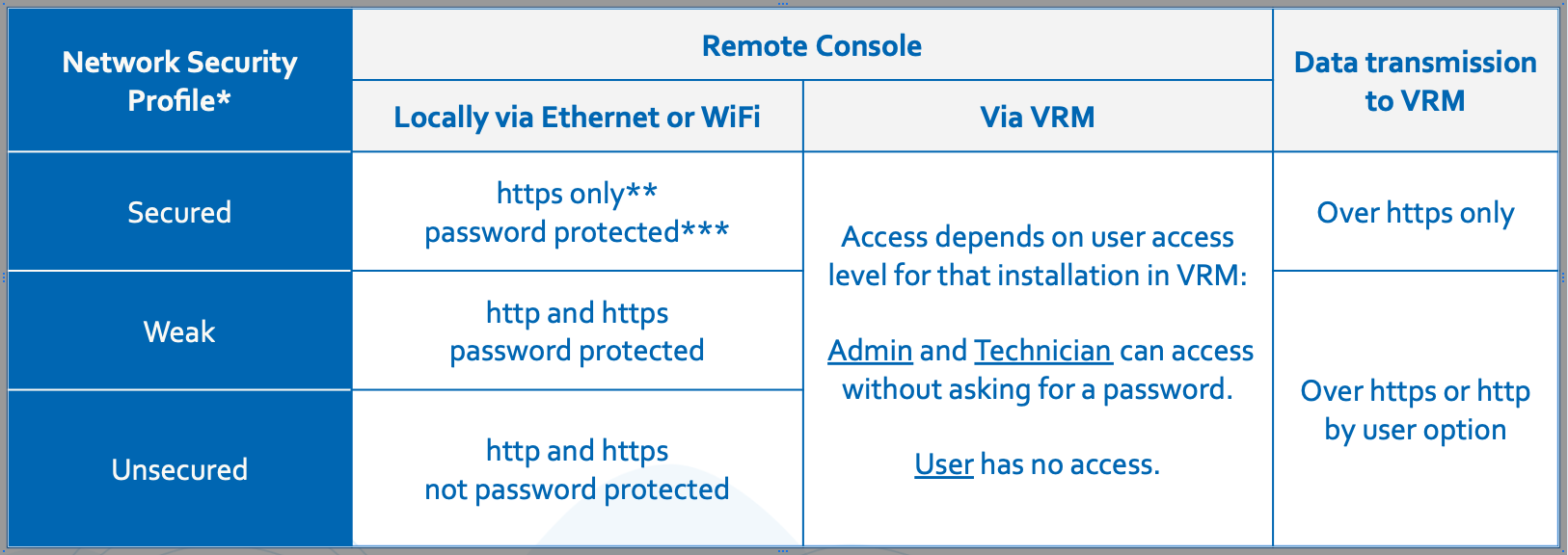

Detaljer om nätverkssäkerhetsprofilen

Återskapa ett förlorat lösenord för nätverksåtkomst

Om du tappar bort lösenordet för nätverksåtkomst kan du återställa det genom att använda en av följande metoder, beroende på din GX-enhetsmodell:

Anmärkningar:
