2. Funktionalitet
I detta avsnitt:
Den externa transferbrytaren ersätter den interna Ac-transferbrytaren på varje enskild MultiPlus-II-enhet i systemet. Systemet fungerar nästan identiskt med ett som använder de interna AC-transferbrytarna.
Funktioner såsom UPS, strömbegränsning av AC-ingång, PowerControl och PowerAssist förblir aktiva.

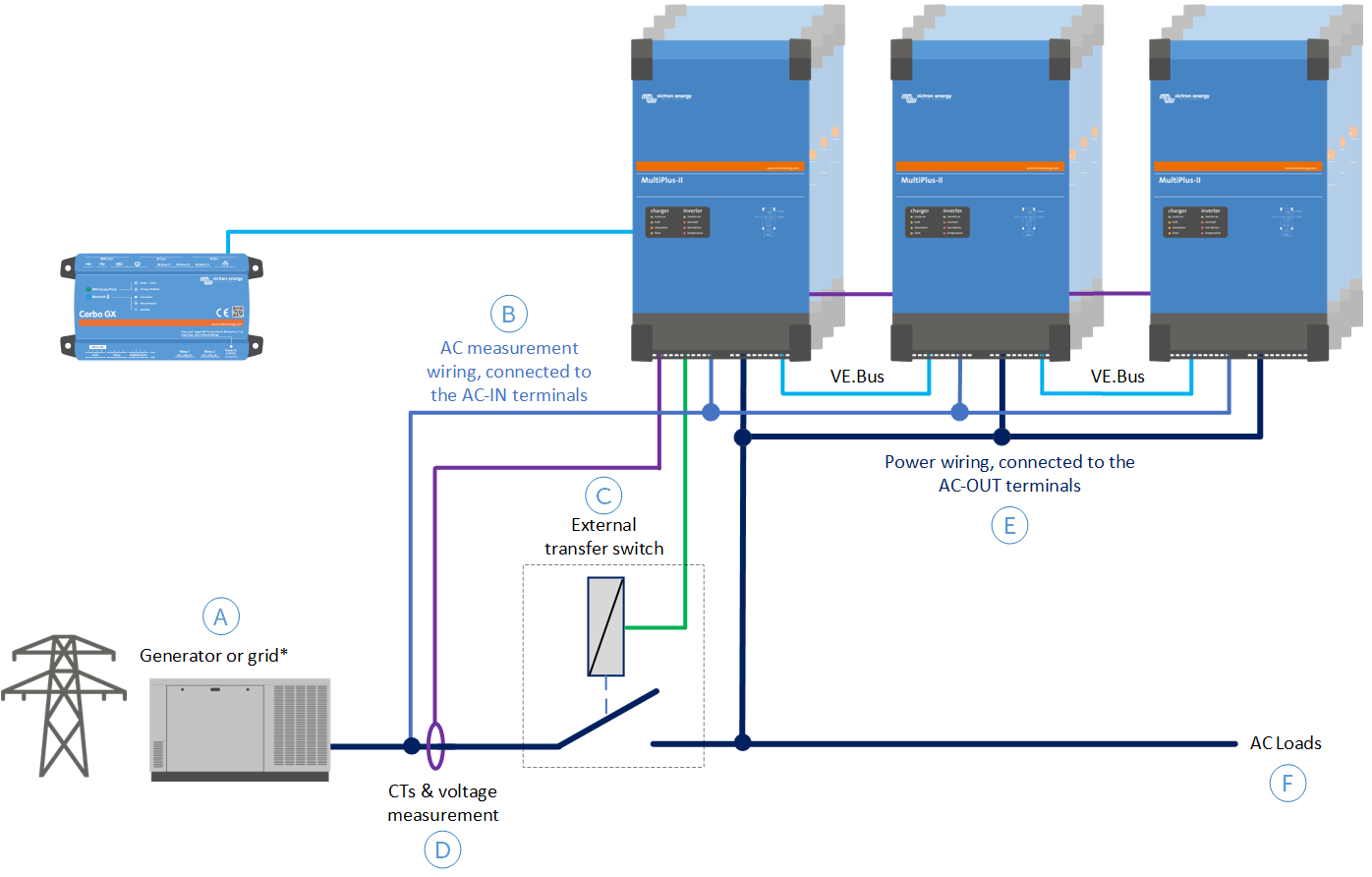

2.1. Enlinjeschema
| ||
A | Generator eller nät* *) För godkännanden och krav avseende nättillämpning hänvisar vi till avsnitt Lista över länder med nätkodscertifiering. | |
B | AC-spänningsmätningskablar, anslutna till MultiPlus-II AC-IN-terminaler. | |
C | Extern transferbrytare | |
D | Strömtransformatorer och AC-spänningsmätningskopplingar | |
E | Strömkoppling, ansluten till MultiPlus-II AC-OUT-terminaler. | |
F | AC-belastningar. | |
