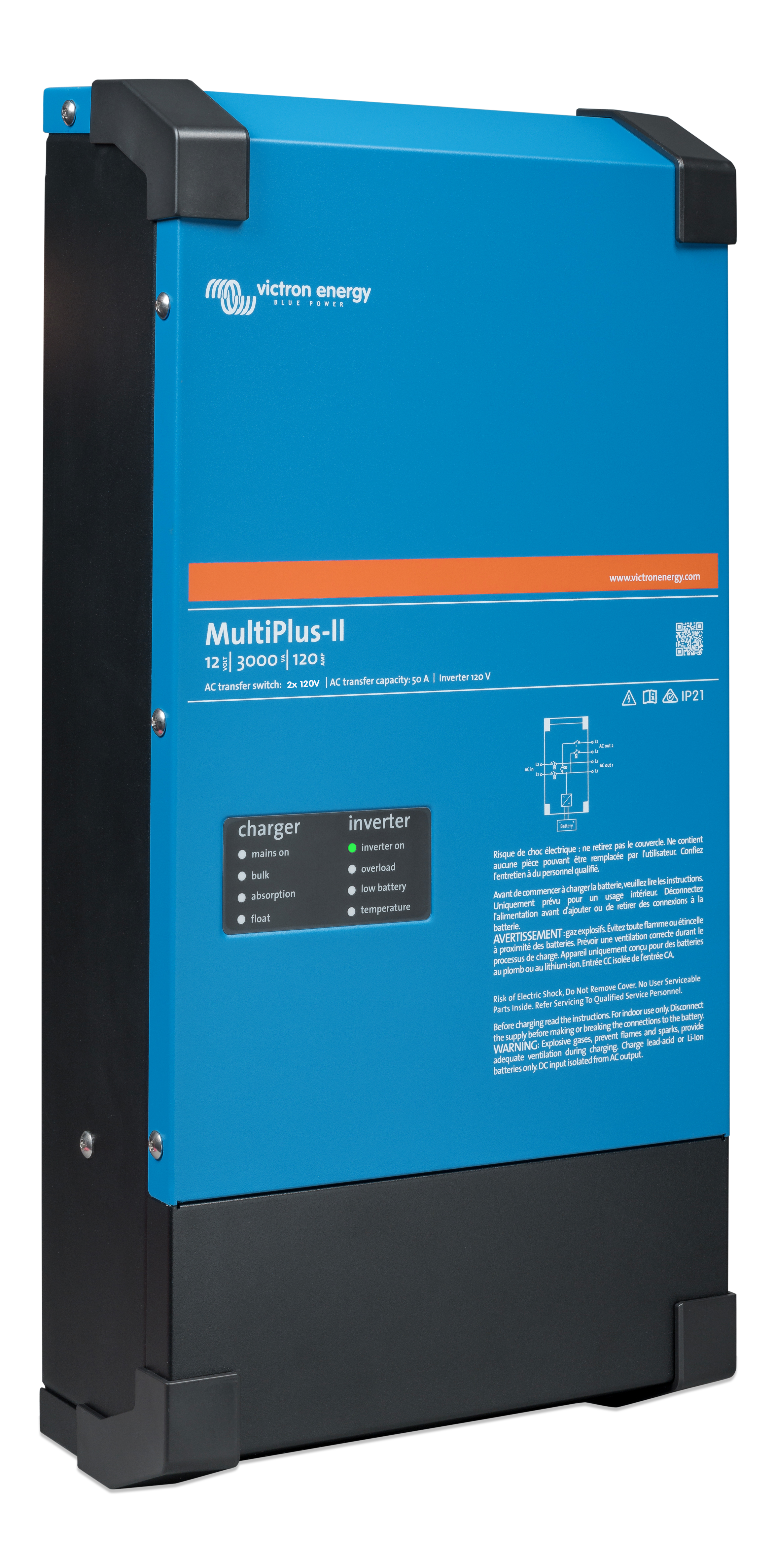

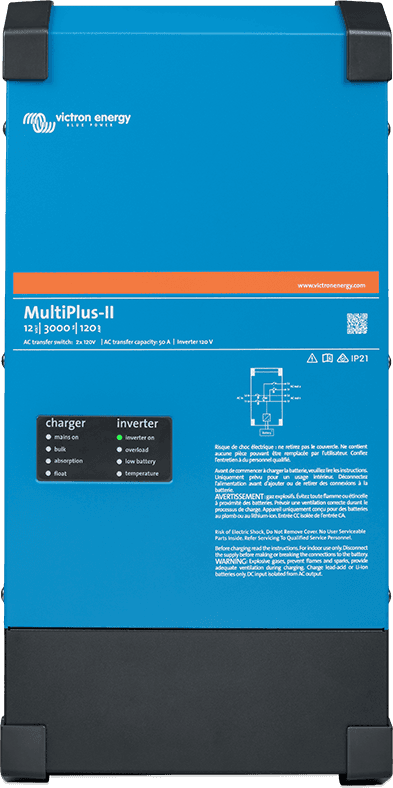

MultiPlus-II 2x 120V

MultiPlus-II 2x 120 V är den perfekt mobila lösningen i en box för vanliga nordamerikanska delade fas-applikationer på 50 A 120/240 VAC. Oavsett om den förses med landström eller generatorström kan MultiPlus-II 2x 120 V acceptera och släppa igenom (passthrough) båda linjerna av en 120/240 V-tillförsel, med kapaciteten att fullt ut använda 50 A för laddning och AC-belastningar. Vid anslutning till en 120 V enfas-tillförsel kommer L1-ingången på MultiPlus-II 2x 120 V acceptera ingående ström för laddning och passthrough, medan den kombinerar L1- och L2-utgångarna för 120 V enfas på varje linje.

MultiPlus växlar till växelriktardrift när ingen AC-källa finns tillgänglig. Växelriktarutgången är också 120 V enfas. I växelriktarläge ansluter MultiPlus-II 2x 120 V internt båda linjerna L1 och L2 tillsammans för att förse 120 VAC till belastningarna på varje utgång. Därför förses båda sidorna på en distributionspanel, vid alla anslutningsvillkor, med 120 V. 240 VAC är dock endast tillgängligt när MultiPlus försörjs av en källa med 120/240 VAC delad fas. Detta förhindrar tunga belastningar såsom varmvattenberedare eller luftkonditioneringsapparater på 240 V att ladda ur batteriet

MultiPlus-II 2x 120 V har alla funktioner som du förväntar dig av vårt mångsidiga program av växelriktare/laddare, inklusive PowerControl, PowerAssist, begränsning för ingångsström, två AC-utgångar samt parallell- och trefaskonfigurering för VE.Bus-system med större kapacitet. Passar till LiFePO4-batterier och ett flertal andra batteritekniker.

MultiPlus-II 2x 120V
MultiPlus-II 2x 120V
Models:

3000VA

Year warranty

World-wide support

Om denna
produkt

MultiPlus-II 2x 120 V är den perfekt mobila lösningen i en box för vanliga nordamerikanska delade fas-applikationer på 50 A 120/240 VAC. Oavsett om den förses med landström eller generatorström kan MultiPlus-II 2x 120 V acceptera och släppa igenom (passthrough) båda linjerna av en 120/240 V-tillförsel, med kapaciteten att fullt ut använda 50 A för laddning och AC-belastningar. Vid anslutning till en 120 V enfas-tillförsel kommer L1-ingången på MultiPlus-II 2x 120 V acceptera ingående ström för laddning och passthrough, medan den kombinerar L1- och L2-utgångarna för 120 V enfas på varje linje.

MultiPlus växlar till växelriktardrift när ingen AC-källa finns tillgänglig. Växelriktarutgången är också 120 V enfas. I växelriktarläge ansluter MultiPlus-II 2x 120 V internt båda linjerna L1 och L2 tillsammans för att förse 120 VAC till belastningarna på varje utgång. Därför förses båda sidorna på en distributionspanel, vid alla anslutningsvillkor, med 120 V. 240 VAC är dock endast tillgängligt när MultiPlus försörjs av en källa med 120/240 VAC delad fas. Detta förhindrar tunga belastningar såsom varmvattenberedare eller luftkonditioneringsapparater på 240 V att ladda ur batteriet

MultiPlus-II 2x 120 V har alla funktioner som du förväntar dig av vårt mångsidiga program av växelriktare/laddare, inklusive PowerControl, PowerAssist, begränsning för ingångsström, två AC-utgångar samt parallell- och trefaskonfigurering för VE.Bus-system med större kapacitet. Passar till LiFePO4-batterier och ett flertal andra batteritekniker.

Downloads
and support

Datasheets
  • MultiPlus-II 3kVA 2x120V
    .PDF
Manuals
  • MultiPlus-II 2x120V (HTML5)
    .HTML
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
  • MultiPlus-II 2x120V (PDF)
    .PDF
  • Pre-RMA bench test instructions (PDF)
    .PDF
  • Pre-RMA Bench Test Instructions (HTML5)
    .HTML
Quick Installation Guides
  • MultiPlus-II 12V 3kVA 2x 120V
    .PDF
Enclosure Dimensions
  • MultiPlus-II 24/3000/70-50 2x120V (UL)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 24/3000/70-50 2x120V (UL) (stp)
  • MultiPlus-II 12/3000/120-50 2x120V (UL)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (3D)
    .PDF
  • MultiPlus-II 12/3000/120-50 2x120V (UL) (stp)
  • MultiPlus-II 12V 3kVA 120-50 2x120V
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (3D)
    .PDF
  • MultiPlus-II 12V 3kVA 120-50 2x120V (stp)
  • MultiPlus-II 24V 3kVA 70-50 2x120V
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (3D)
    .PDF
  • MultiPlus-II 24V 3kVA 70-50 2x120V (stp)
High Quality Photos

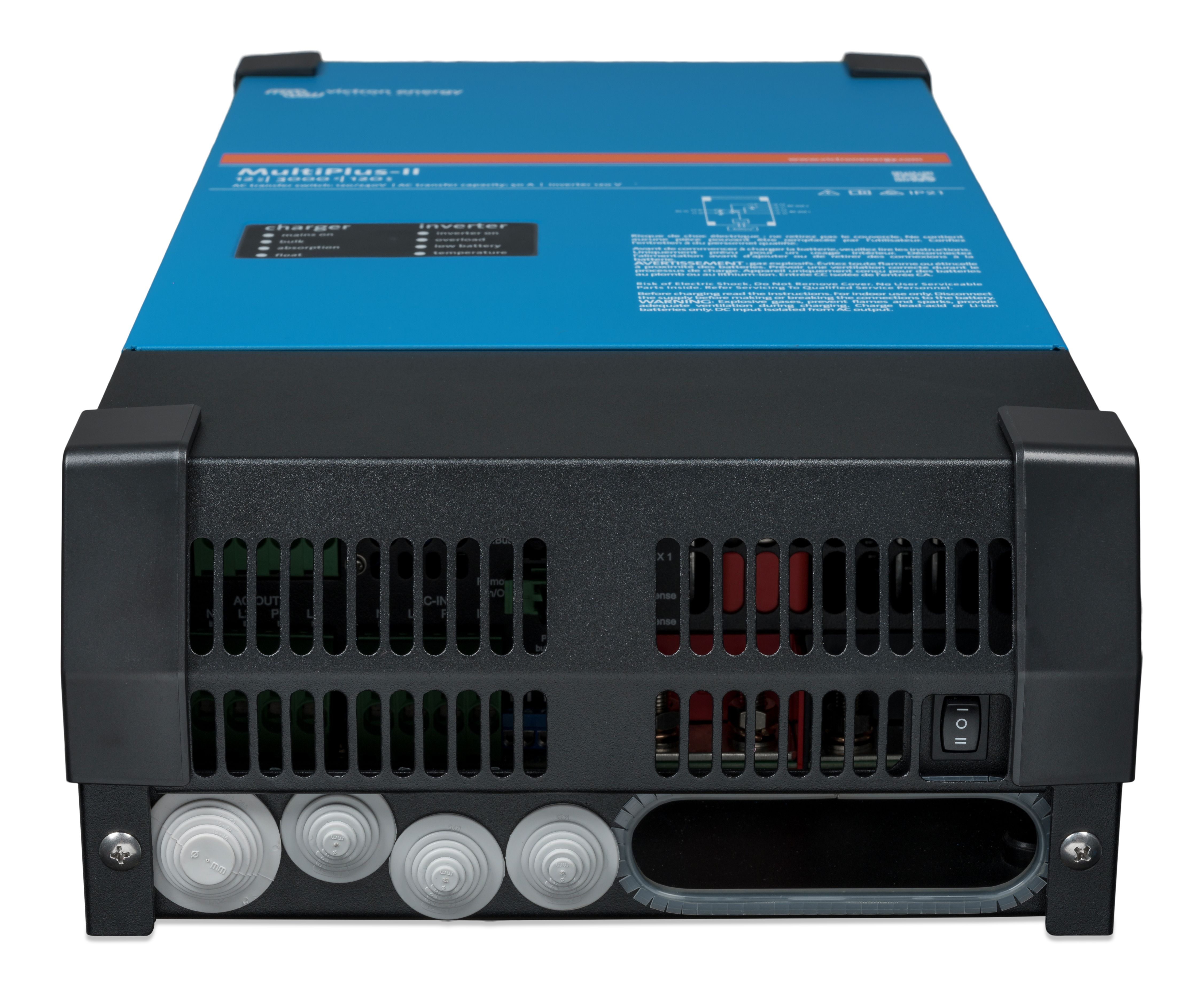

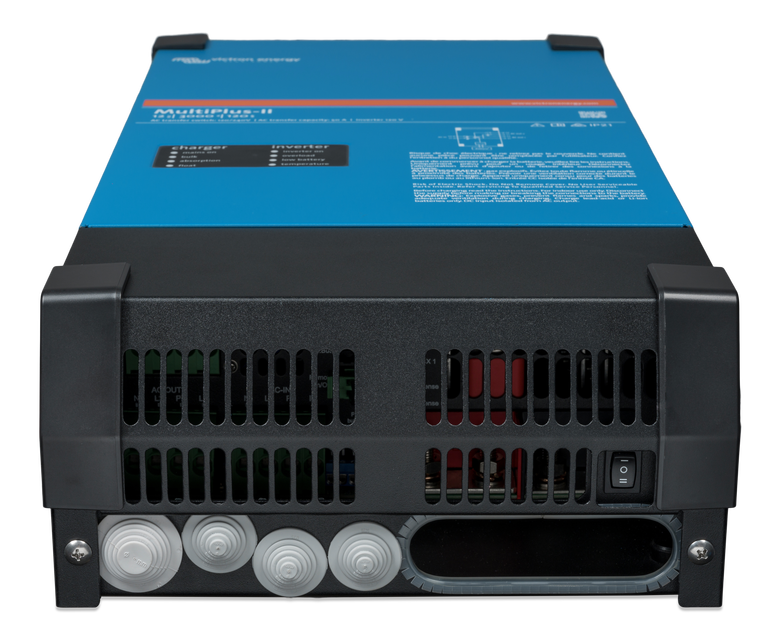

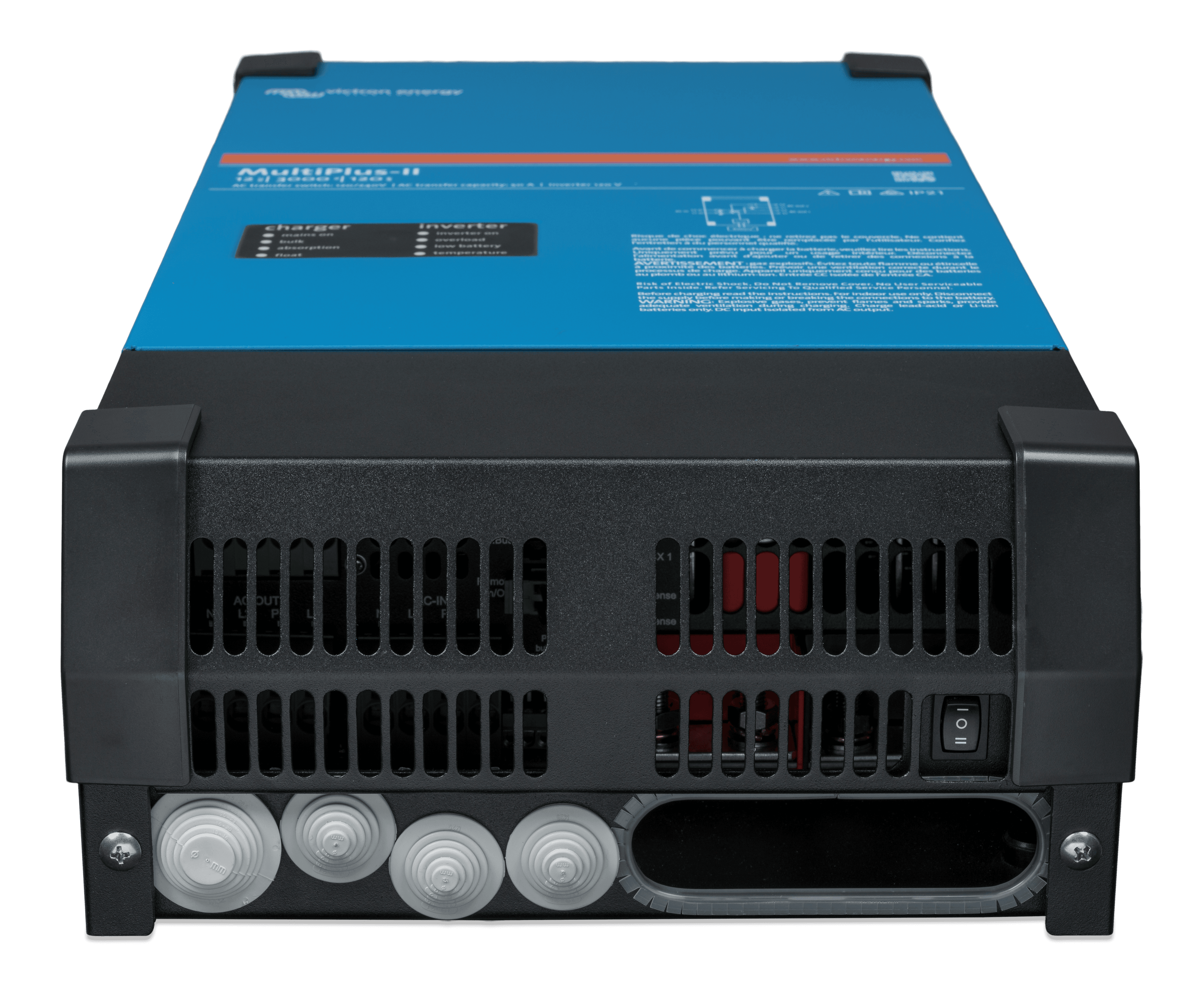

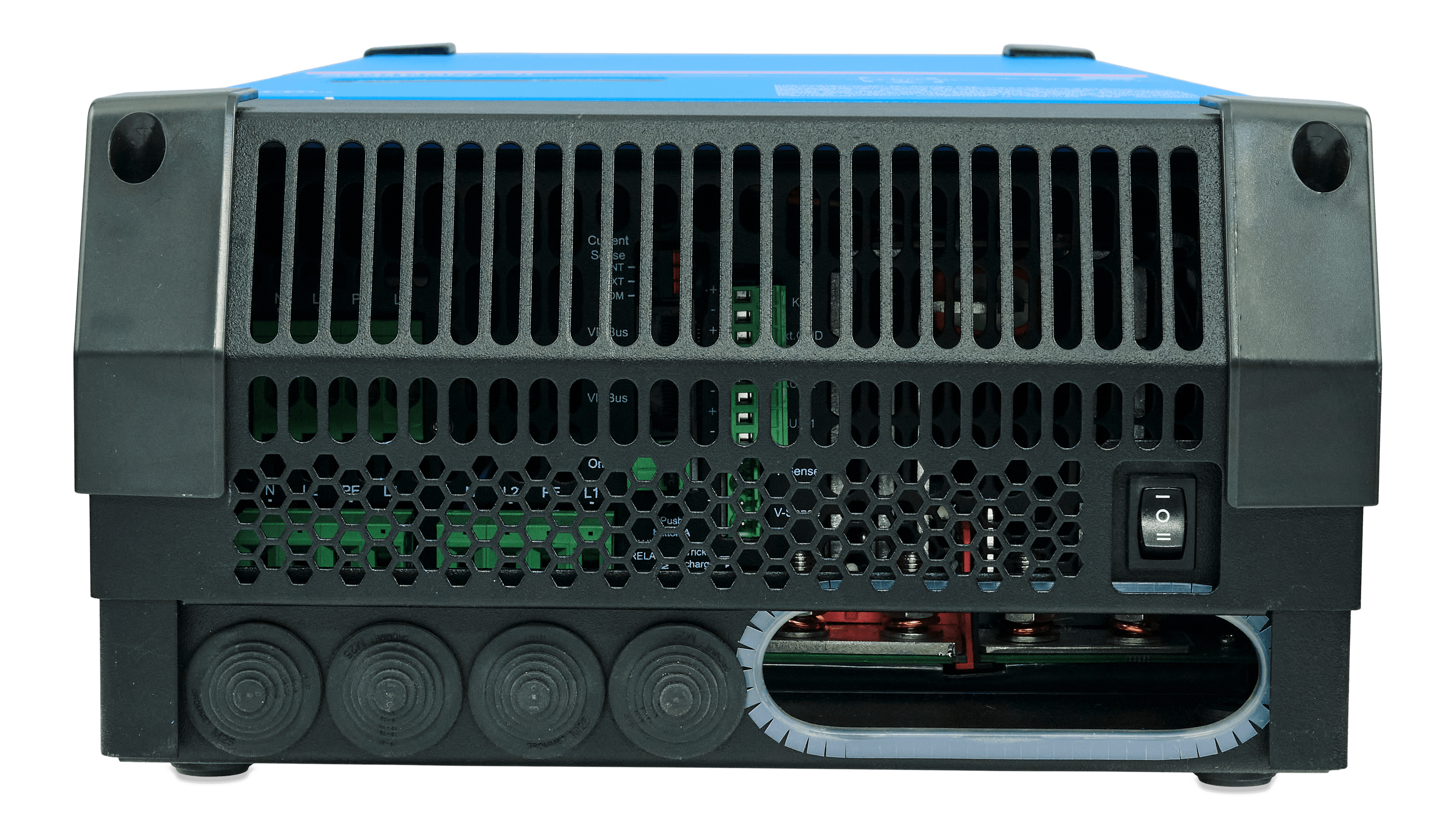

  • MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)  thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (bottom)
    .PNG

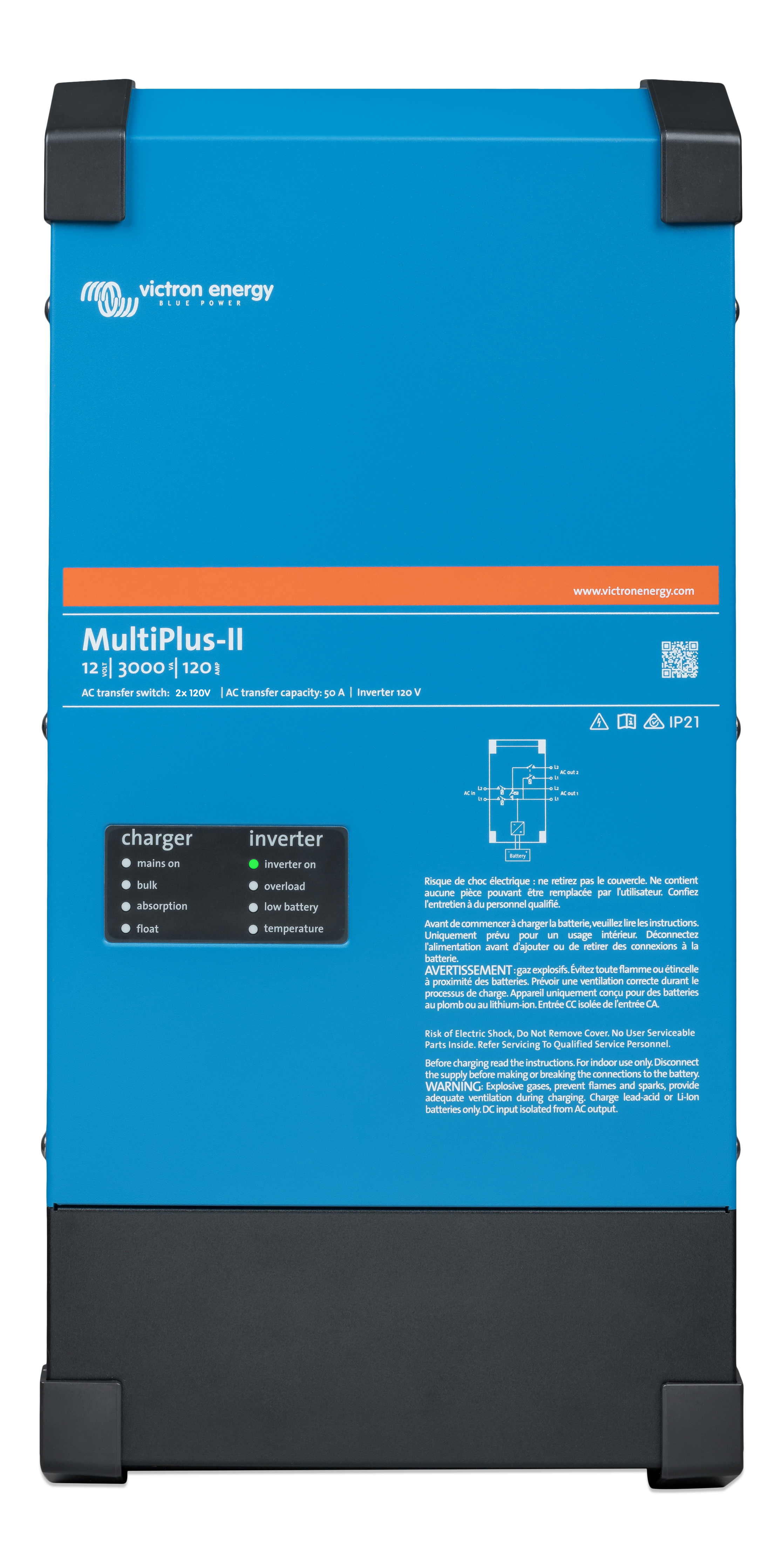

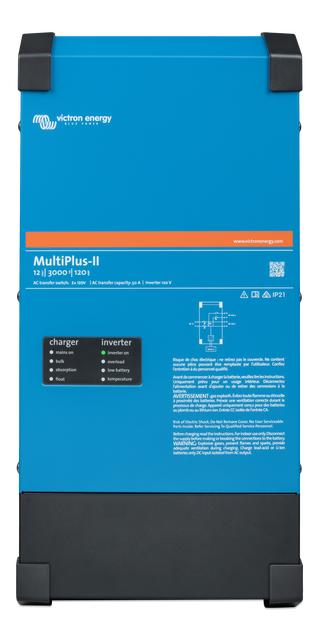

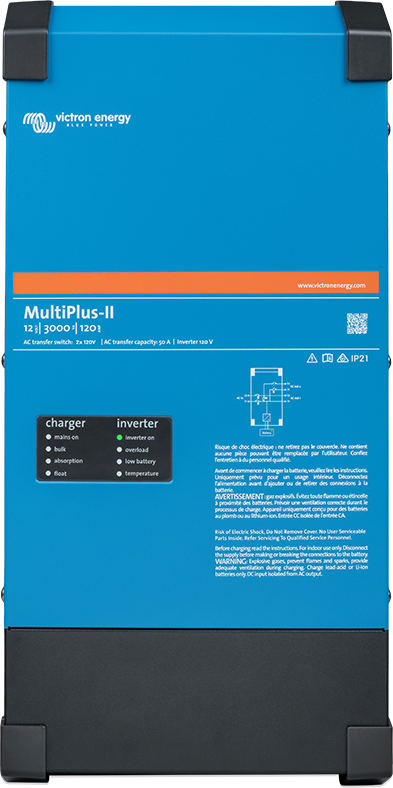

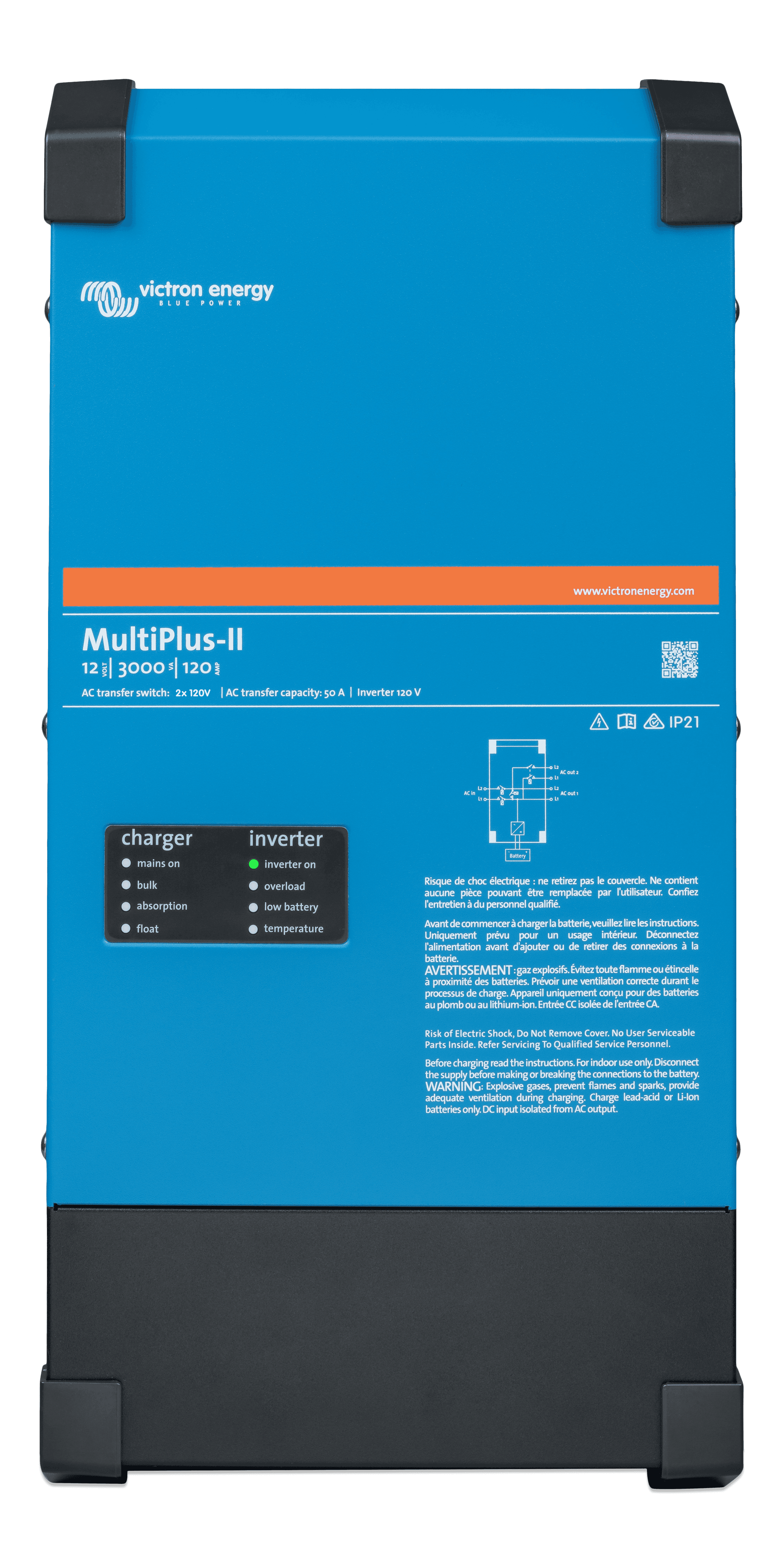

  • MultiPlus-II 12V 3kVA 120-50 2x120V (front) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (front)
    .PNG

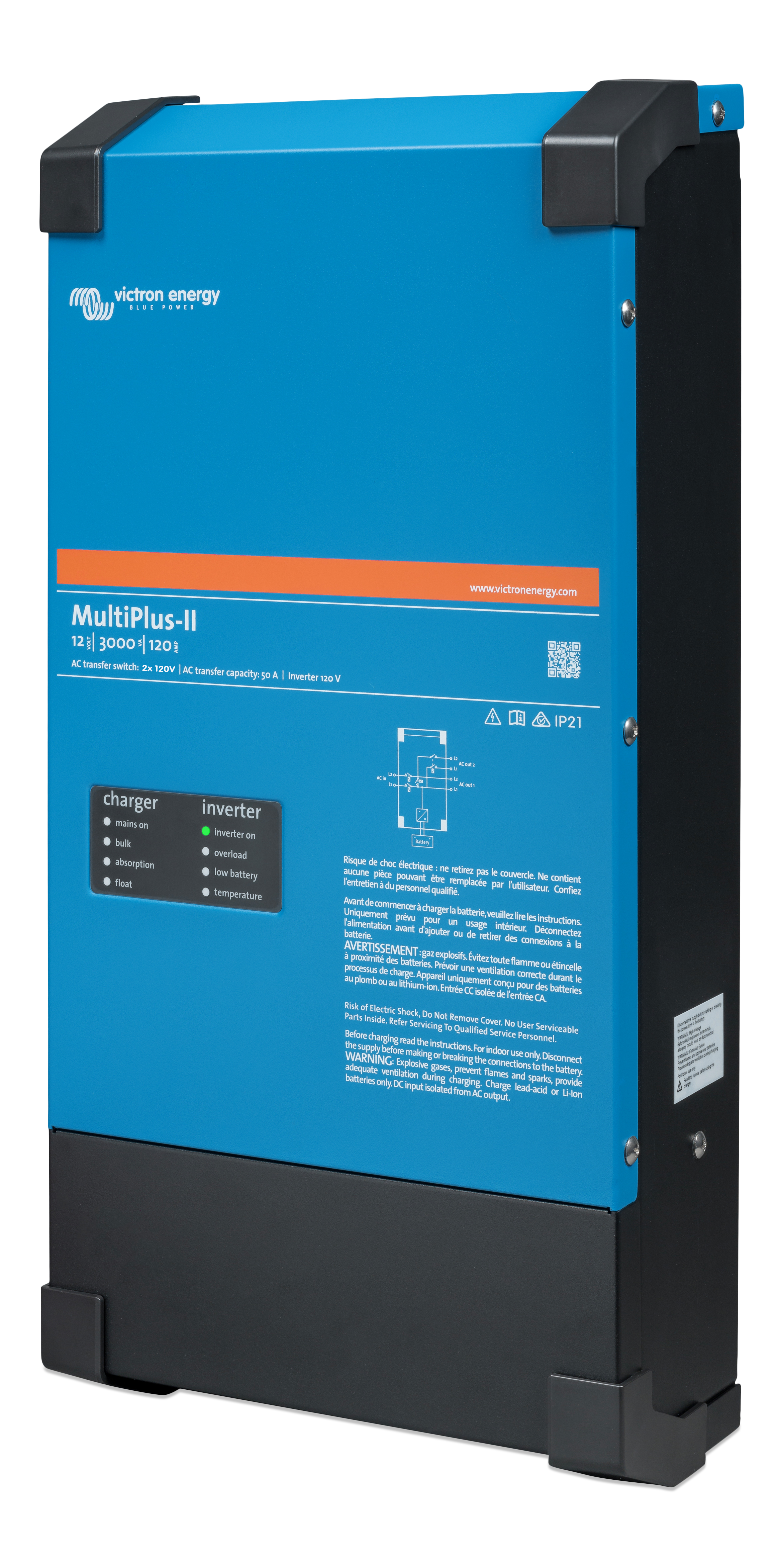

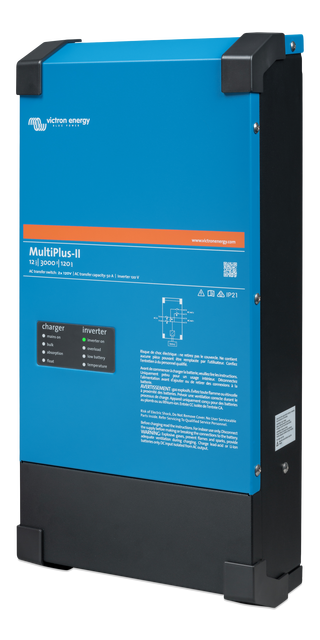

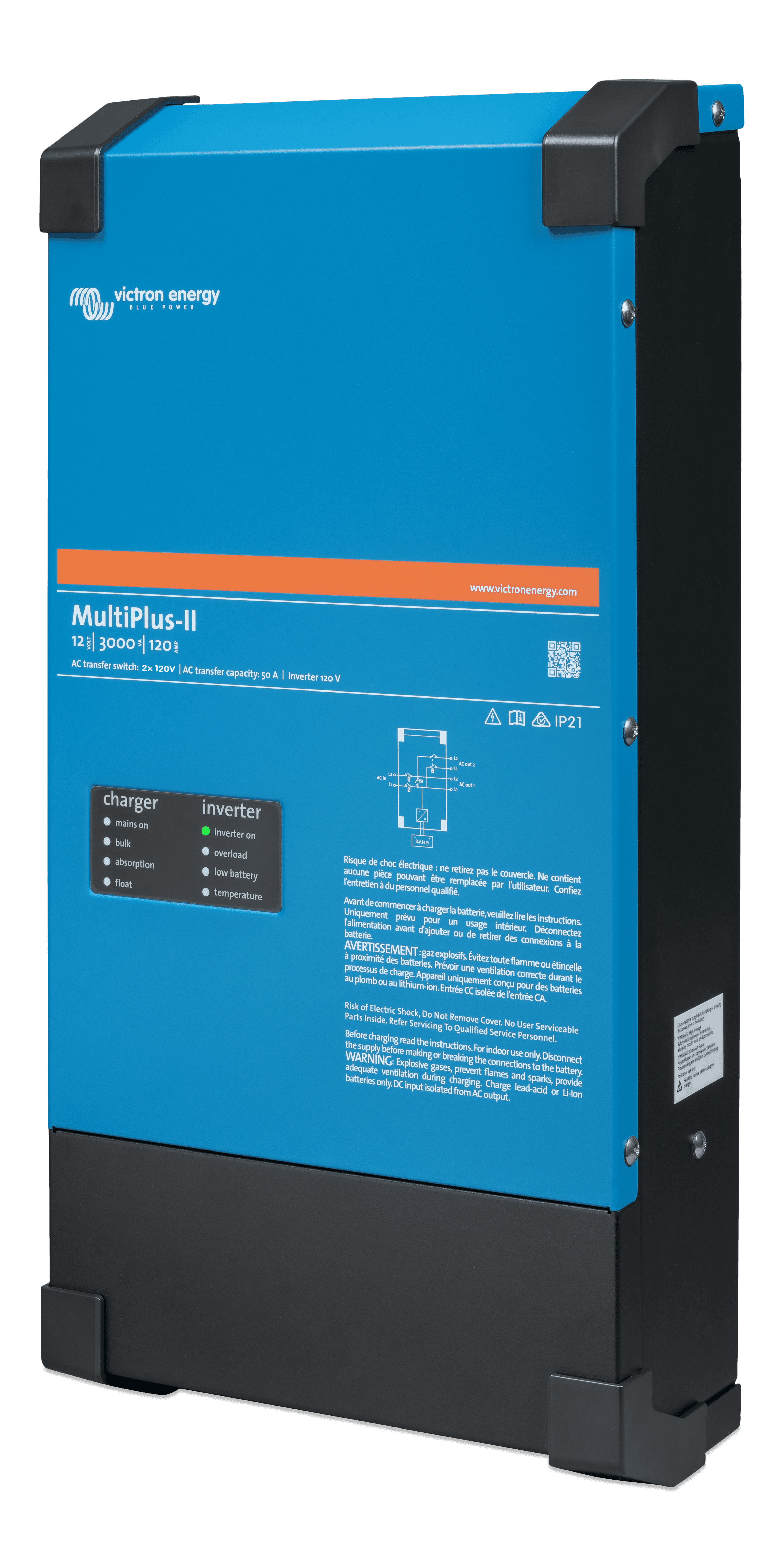

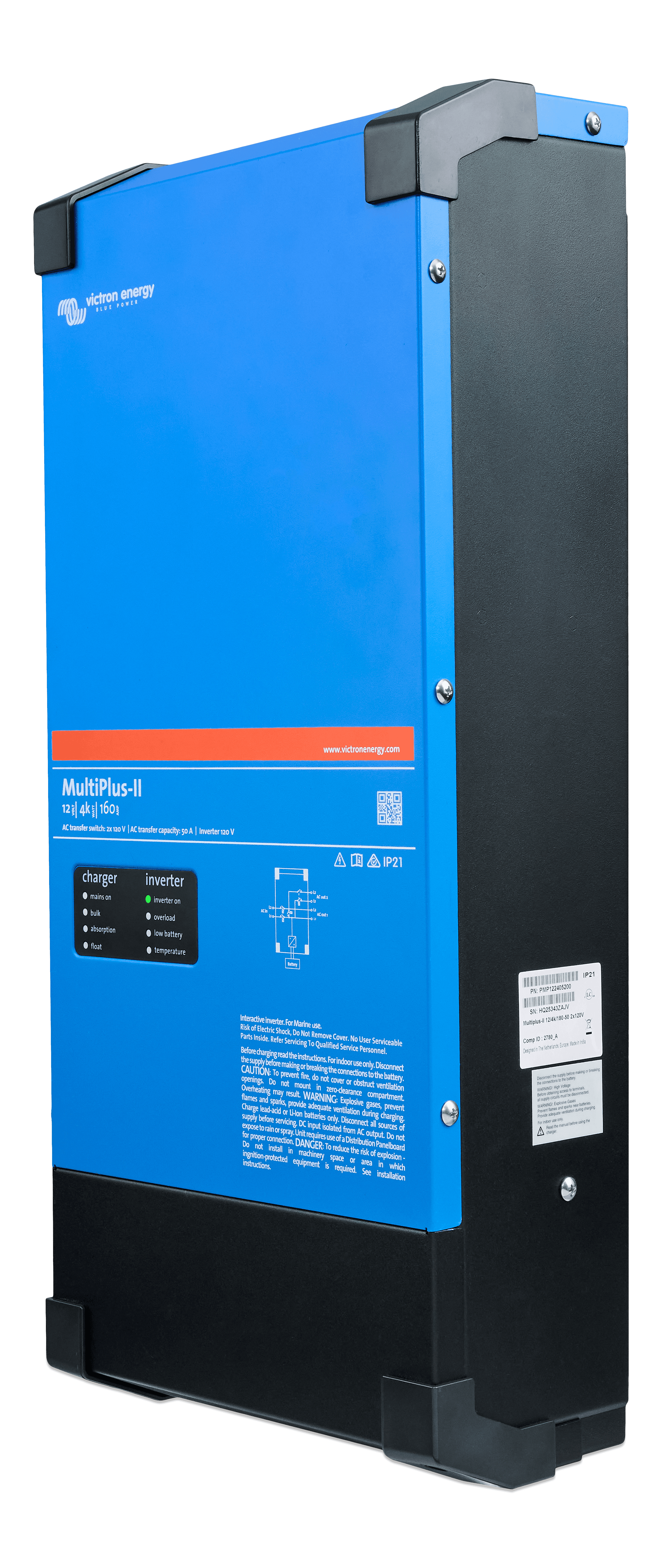

  • MultiPlus-II 12V 3kVA 120-50 2x120V (left) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (left)
    .PNG

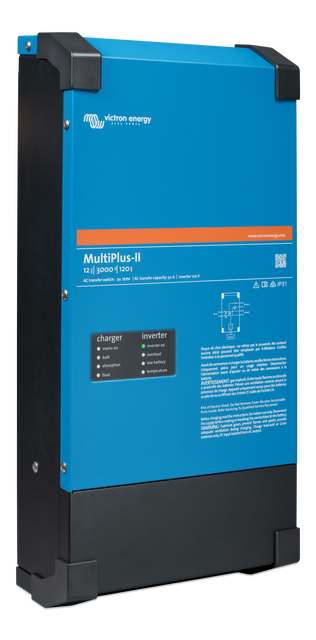

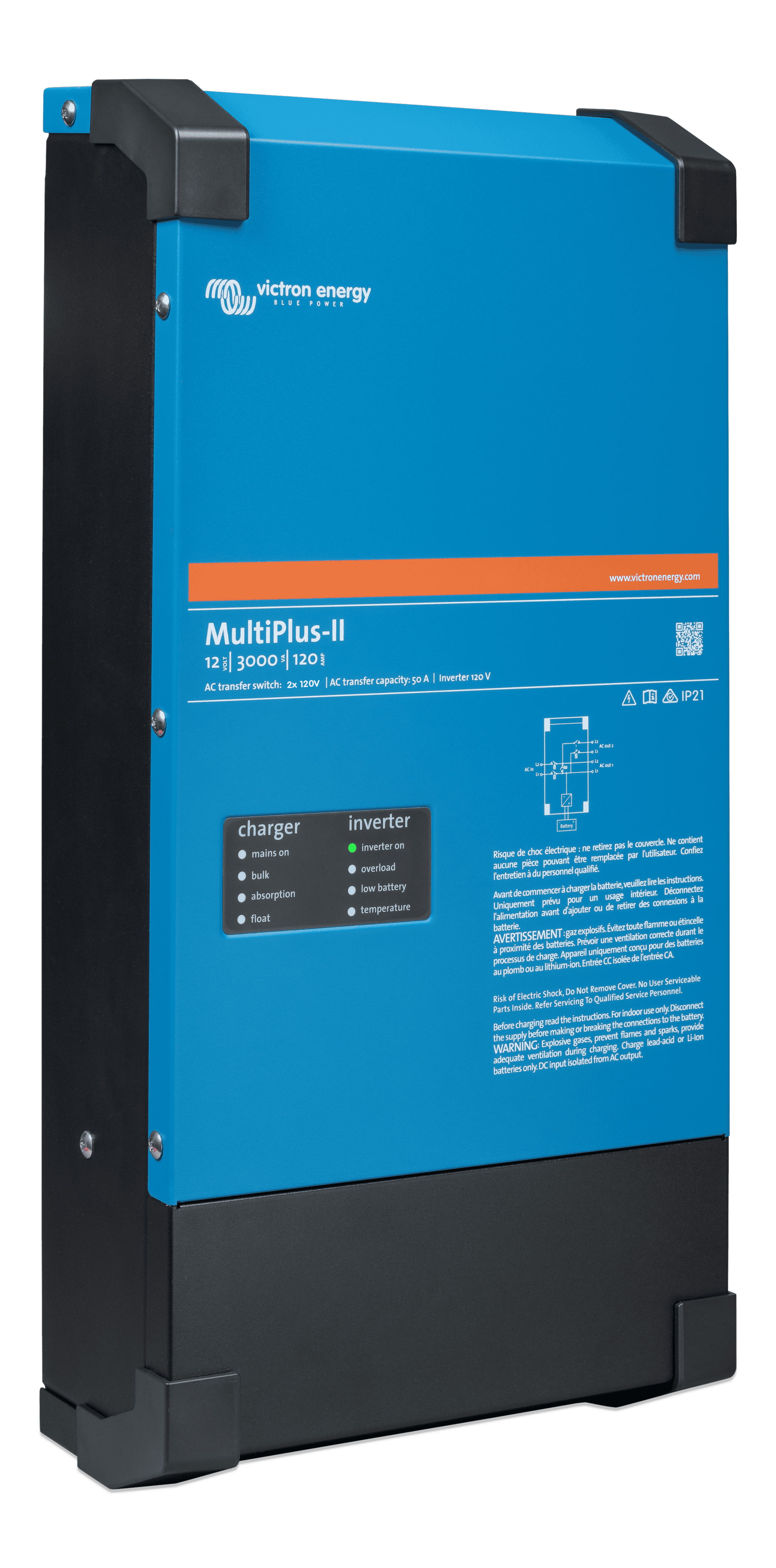

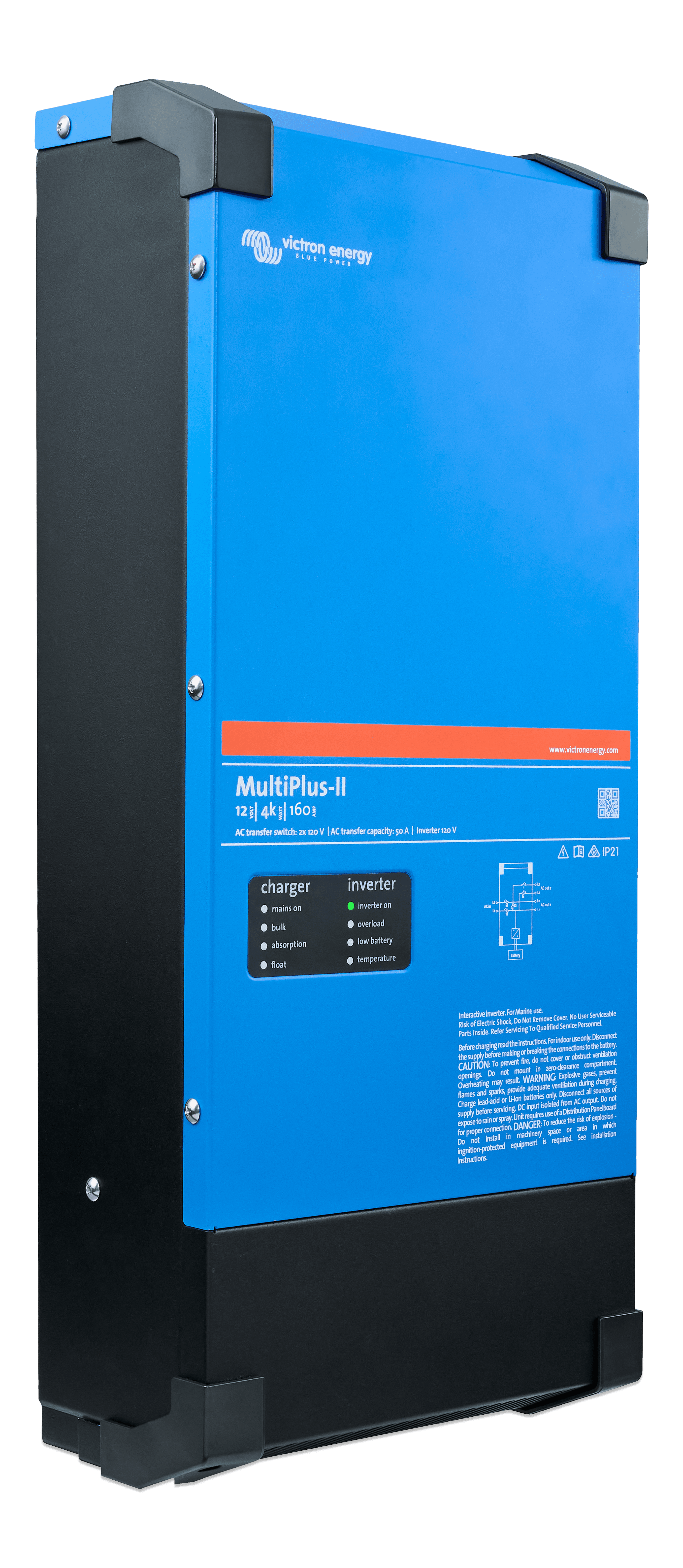

  • MultiPlus-II 12V 3kVA 120-50 2x120V (right) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (right)
    .PNG

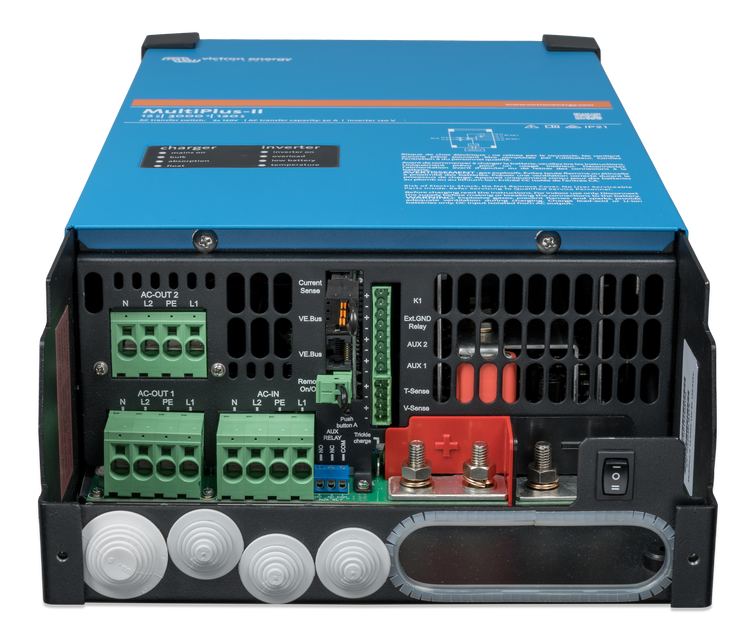

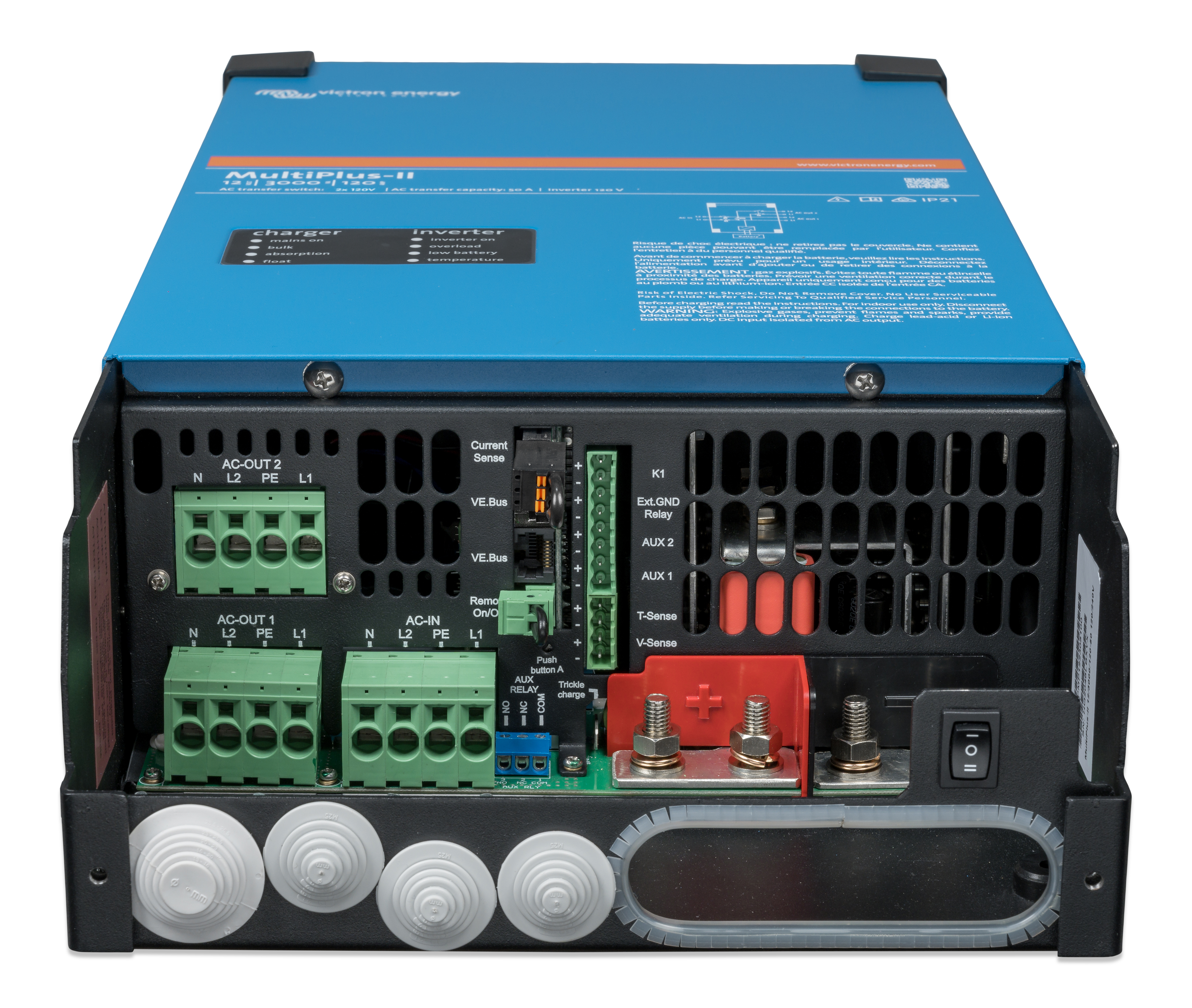

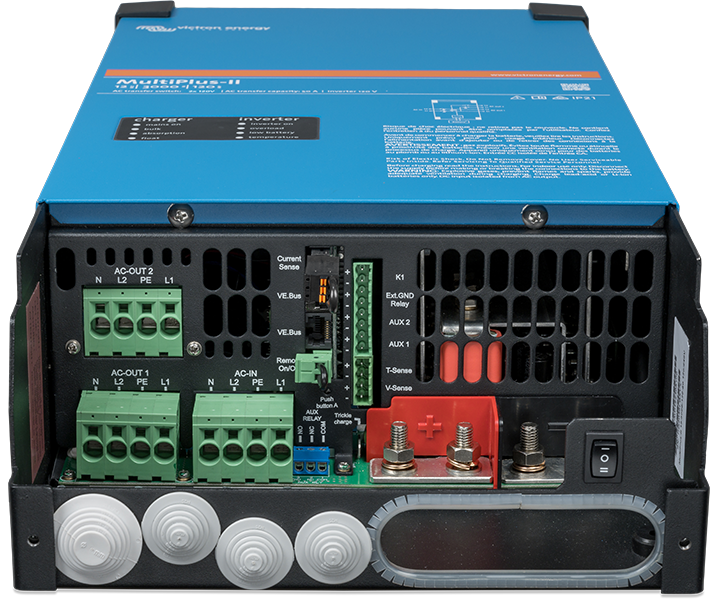

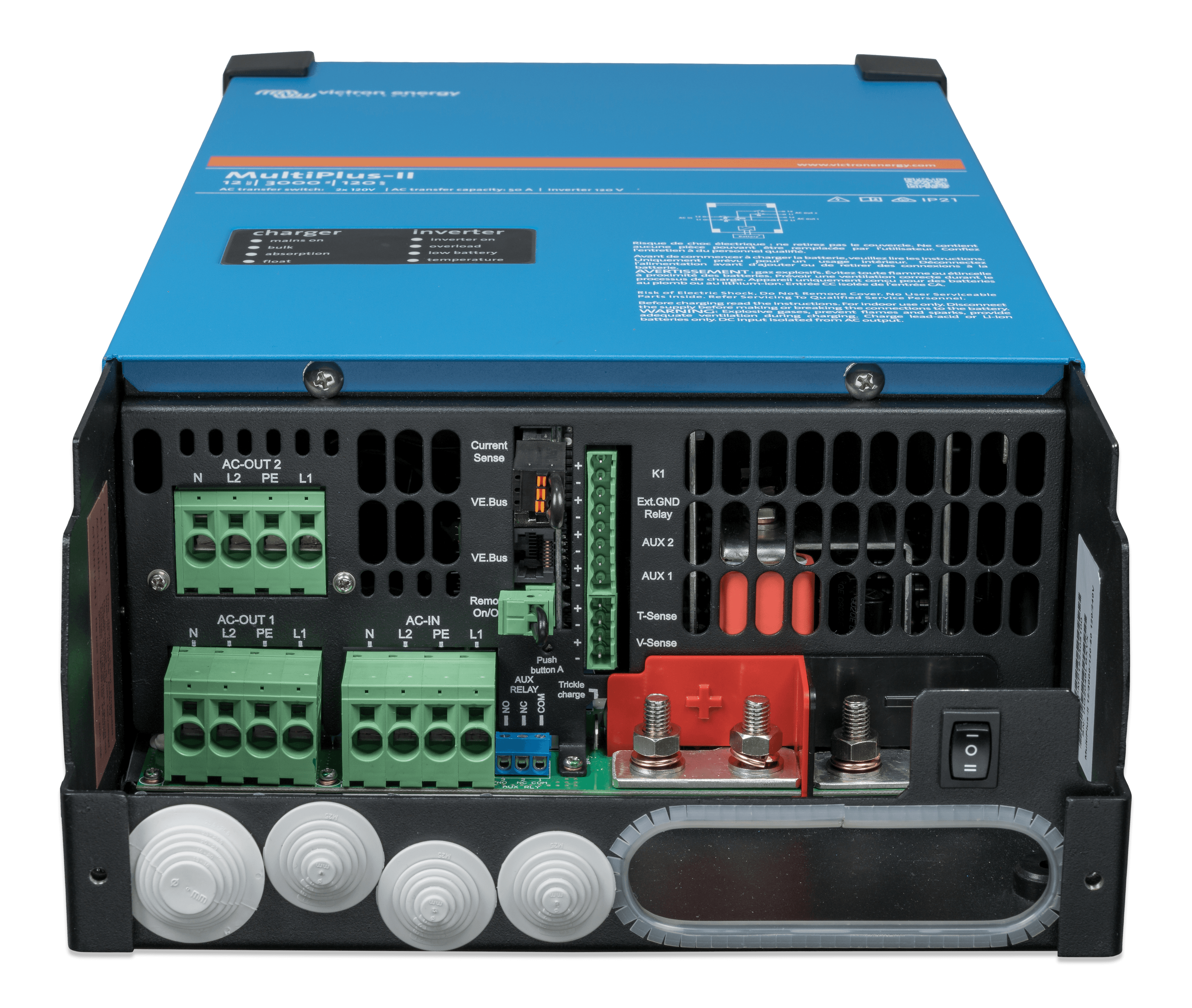

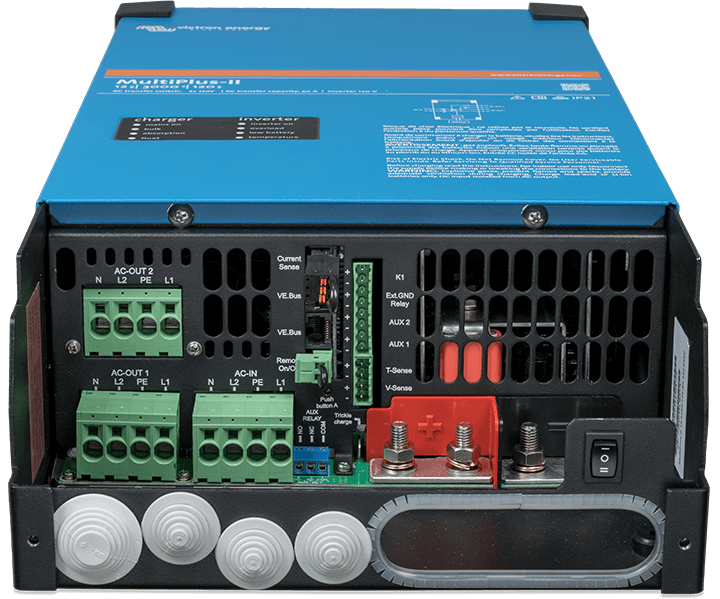

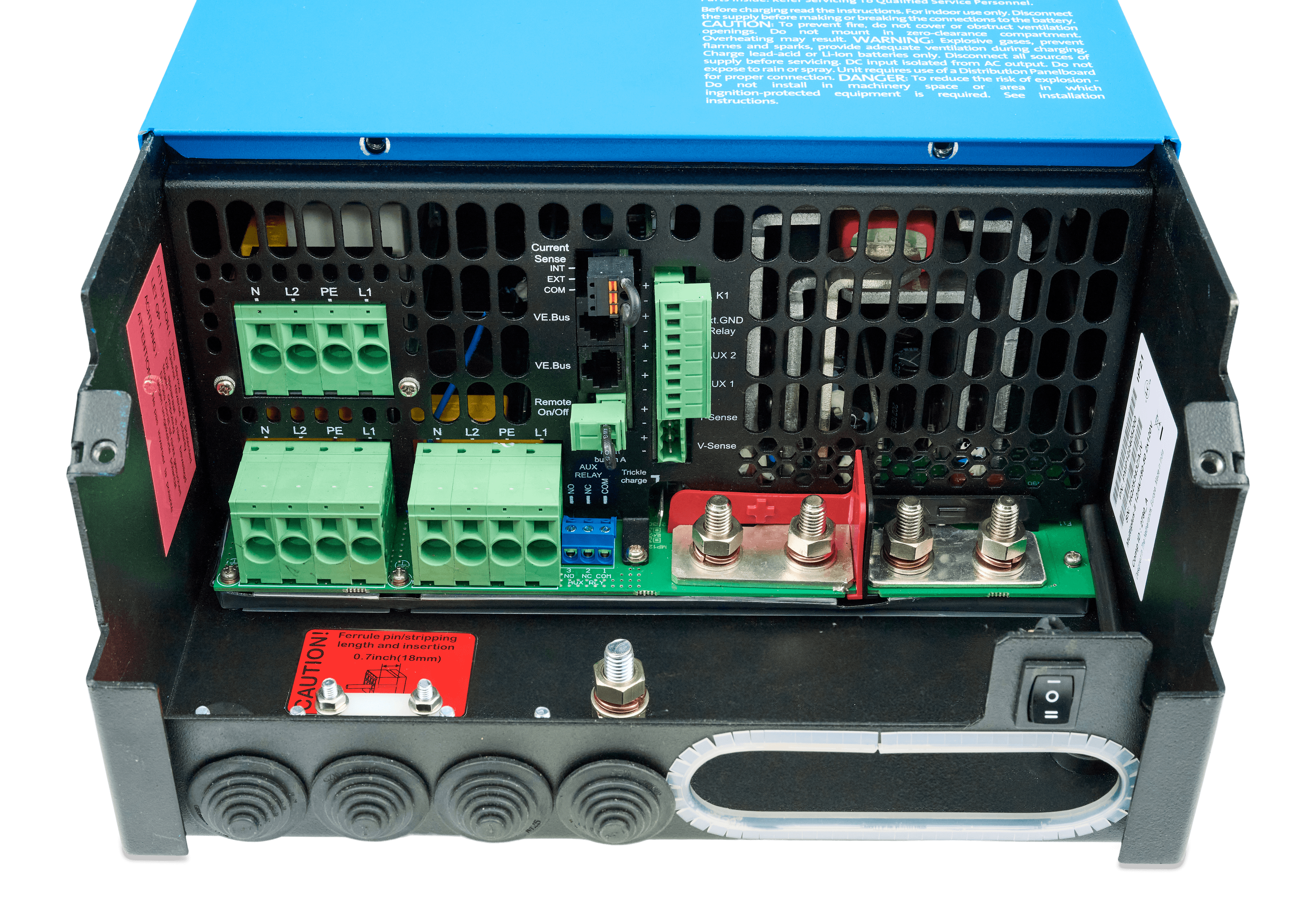

  • MultiPlus-II 12V 3kVA 120-50 2x120V (connections) thumbnail
    MultiPlus-II 12V 3kVA 120-50 2x120V (connections)
    .PNG
System Schematics
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li VE.Bus BMS Cerbo GX Touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kW 2x120VAC 12VDC 400Ah Li Lynx Smart BMS Cerbo GX touch generator MPPT Orion-Tr Smarts
    .PDF
  • MultiPlus-II 3kVA 2x120VAC 12VDC 400Ah Li VEBus BMS V2 Cerbo GX touch generator MPPT Orion Tr Smarts
    .PDF
Certificates
  • Declaration of Conformity - MultiPlus-II 3000VA & 5000VA
    .PDF
  • ISO9001 certificate
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 12/24/48V 3000VA 120V
    .PDF
  • Certificate Safety UL 458 - MultiPlus-II 2x 120V
    .PDF
