Quattro-II 2x 120 V

Liknande MultiPlus-II 2x 120 V är Quattro-II 2x 120 V en kombinerad växelriktare och laddare som är särskilt utformad för normala nordamerikanska tillämpningar i delad fas på 50 A 120/240 VAC. Den kan dessutom ta två AC-ingångar och ansluter automatiskt till den aktiva källan.

Vare sig den försörjs av landström eller en generator kan Quattro-II 2x 120 godta och släppa igenom båda linjerna i en 120/240 V-tillförsel och har kapaciteten att använda hela 50 A för laddning och AC-belastningar. Vid anslutning till en120 V-tillförsel i enfas kommer L1-ingången på Quattro-II 2x 120 V godta inkommande effekt för laddning och passthrough samtidigt som den kombinerar L1- och L2-utgångarna för enfas 120 V på varje linje.

Quattro växlar till växelriktardrift när ingen AC-källa finns tillgänglig. Växelriktarutgången är också 120 V enfas. I växelriktarläge ansluter Quattro-II 2x120 V internt båda linjerna L1 och L2 tillsammans för att förse 120 VAC till belastningarna på varje utgång. Därför förses båda sidorna på en distributionspanel, vid alla anslutningsvillkor, med 120 V. 240 VAC är dock endast tillgängligt när Quattro försörjs av en källa med 120/240 VAC delad fas. Detta förhindrar att tunga belastningar såsom varmvattenberedare eller luftkonditioneringsapparater på 240 V laddar ur batteriet.

Quattro-II 2x120 Vhar alla funktioner som du förväntar dig av vårt mångsidiga program av växelriktare/laddare, inklusive PowerControl, PowerAssist, begränsning för ingångsström, två AC-utgångar samt parallell- och trefaskonfigurering för VE.Bus-system med större kapacitet. Passar till LiFePO4-batterier och ett flertal andra batteritekniker.

Quattro-II 2x 120 V
Quattro-II 2x 120 V
Models:

3000VA

Year warranty

World-wide support

Om denna
produkt

Liknande MultiPlus-II 2x 120 V är Quattro-II 2x 120 V en kombinerad växelriktare och laddare som är särskilt utformad för normala nordamerikanska tillämpningar i delad fas på 50 A 120/240 VAC. Den kan dessutom ta två AC-ingångar och ansluter automatiskt till den aktiva källan.

Vare sig den försörjs av landström eller en generator kan Quattro-II 2x 120 godta och släppa igenom båda linjerna i en 120/240 V-tillförsel och har kapaciteten att använda hela 50 A för laddning och AC-belastningar. Vid anslutning till en120 V-tillförsel i enfas kommer L1-ingången på Quattro-II 2x 120 V godta inkommande effekt för laddning och passthrough samtidigt som den kombinerar L1- och L2-utgångarna för enfas 120 V på varje linje.

Quattro växlar till växelriktardrift när ingen AC-källa finns tillgänglig. Växelriktarutgången är också 120 V enfas. I växelriktarläge ansluter Quattro-II 2x120 V internt båda linjerna L1 och L2 tillsammans för att förse 120 VAC till belastningarna på varje utgång. Därför förses båda sidorna på en distributionspanel, vid alla anslutningsvillkor, med 120 V. 240 VAC är dock endast tillgängligt när Quattro försörjs av en källa med 120/240 VAC delad fas. Detta förhindrar att tunga belastningar såsom varmvattenberedare eller luftkonditioneringsapparater på 240 V laddar ur batteriet.

Quattro-II 2x120 Vhar alla funktioner som du förväntar dig av vårt mångsidiga program av växelriktare/laddare, inklusive PowerControl, PowerAssist, begränsning för ingångsström, två AC-utgångar samt parallell- och trefaskonfigurering för VE.Bus-system med större kapacitet. Passar till LiFePO4-batterier och ett flertal andra batteritekniker.

Downloads
and support

Datasheets
  • Quattro-II 3kVA 2x 120V
    .PDF
Manuals
  • Quattro-II 2x 120V (HTML5)
    .HTML
  • Quattro-II 2x 120V (PDF)
    .PDF
  • Solar & Wind Priority (HTML5)
    .HTML
  • Solar & Wind Priority (PDF)
    .PDF
Enclosure Dimensions
  • Quattro-II 12V 3kVA 2x 120V
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 12V 3kVA 2x 120V (stp)
  • Quattro-II 24V 3kVA 2x 120V
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (3D)
    .PDF
  • Quattro-II 24V 3kVA 2x 120V (stp)
High Quality Photos

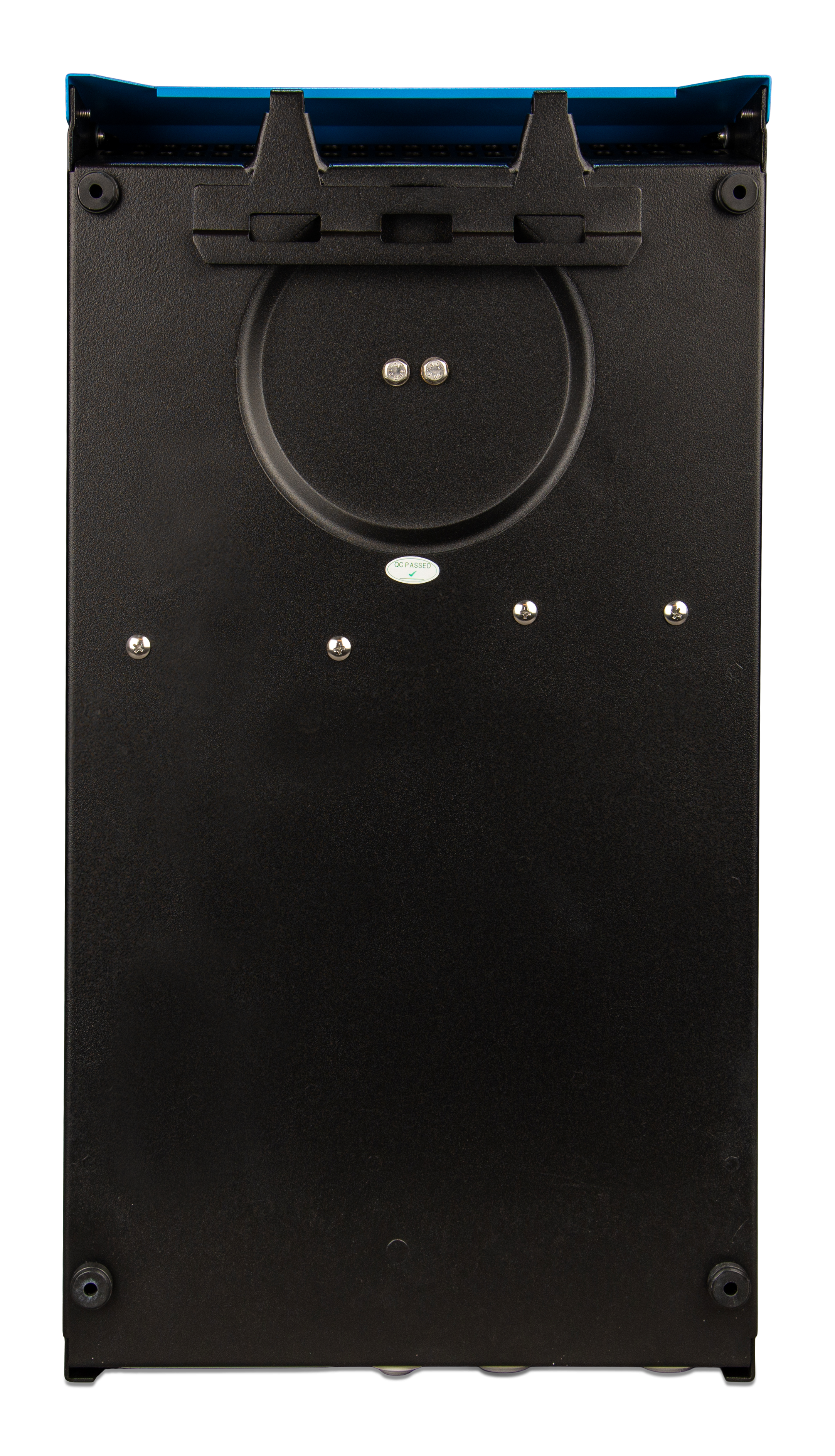

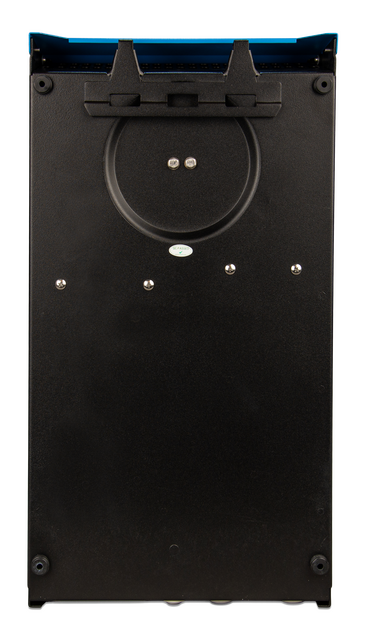

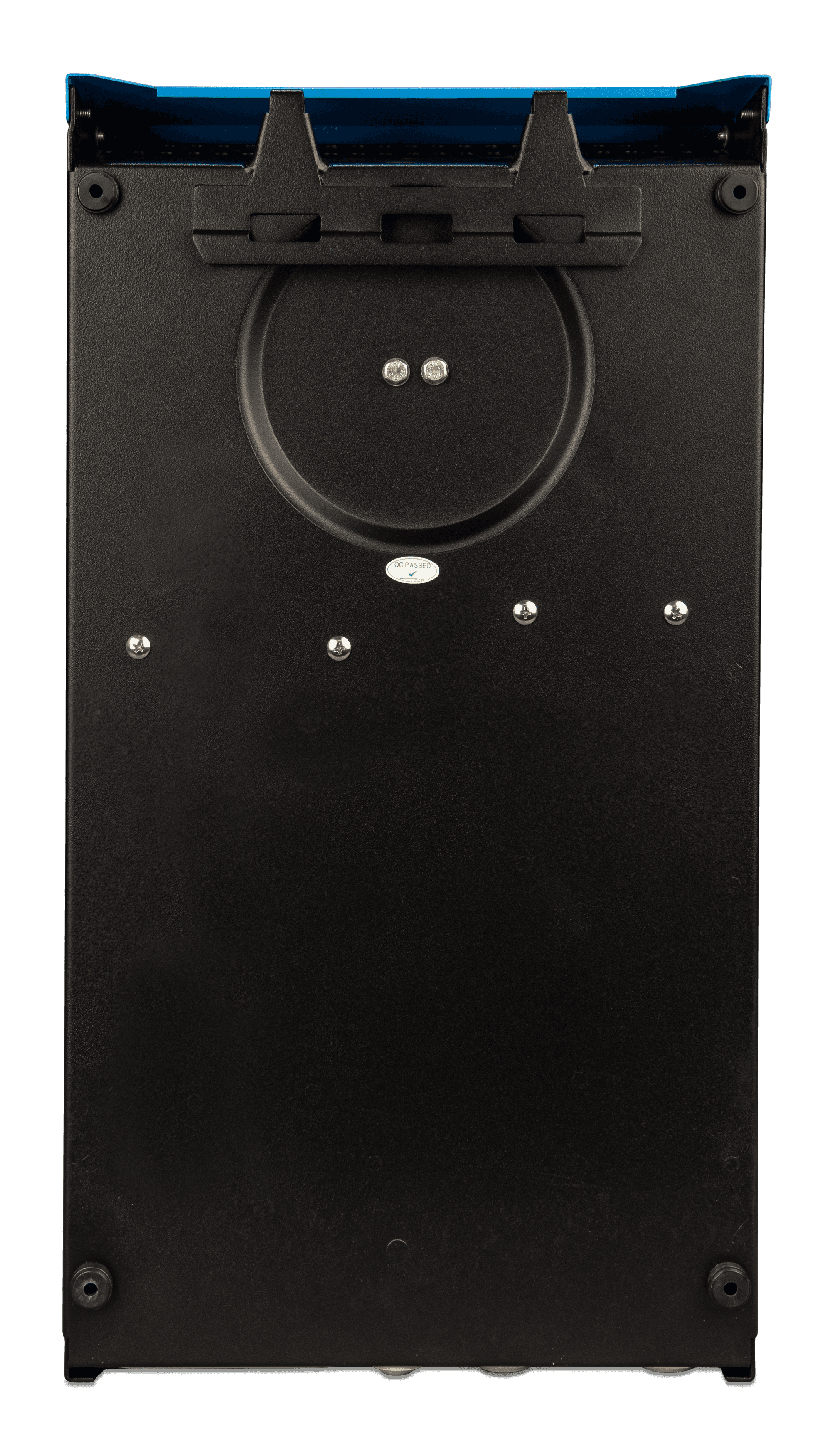

  • Quattro-II 2x 120V (back)  thumbnail
    Quattro-II 2x 120V (back)
    .PNG

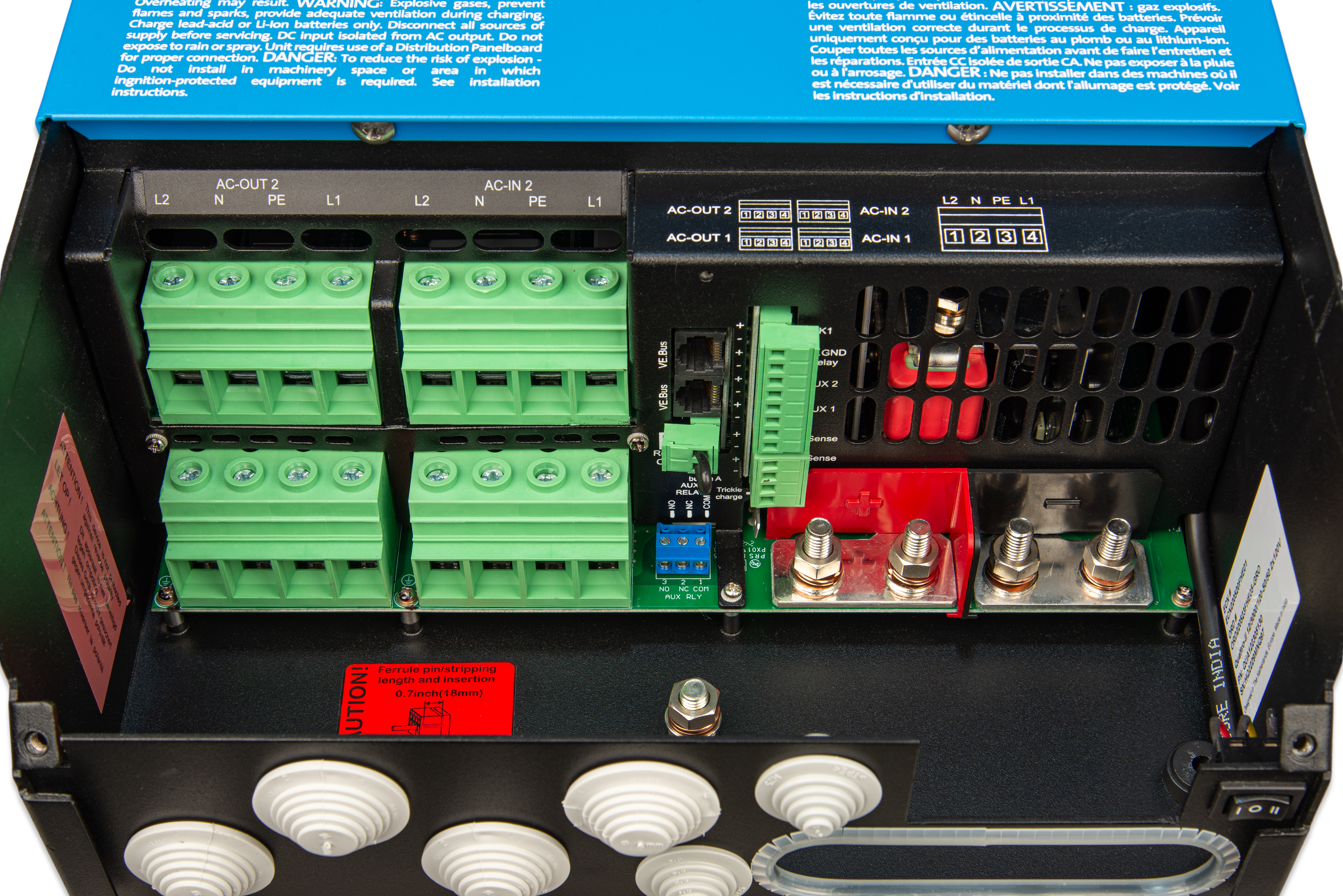

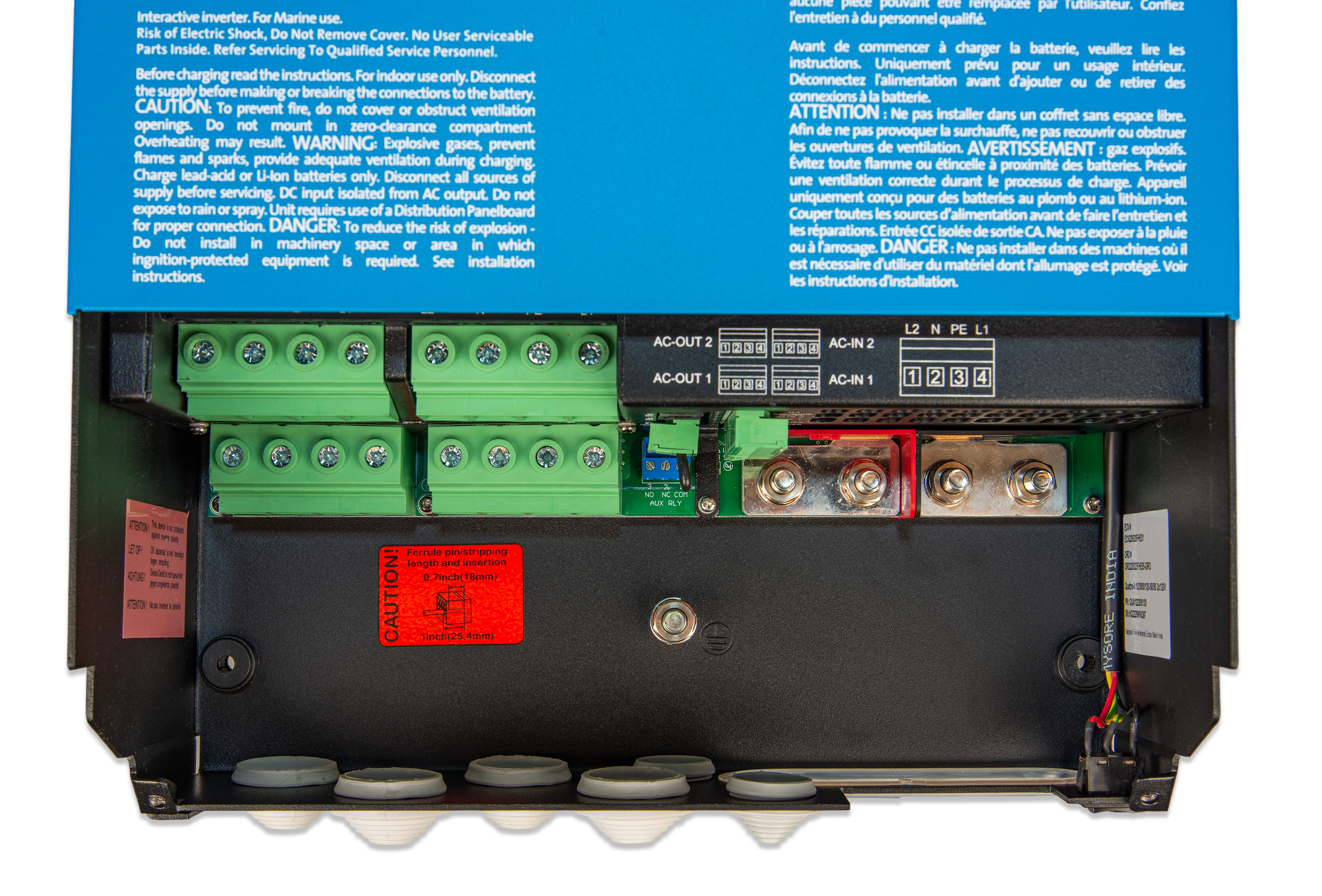

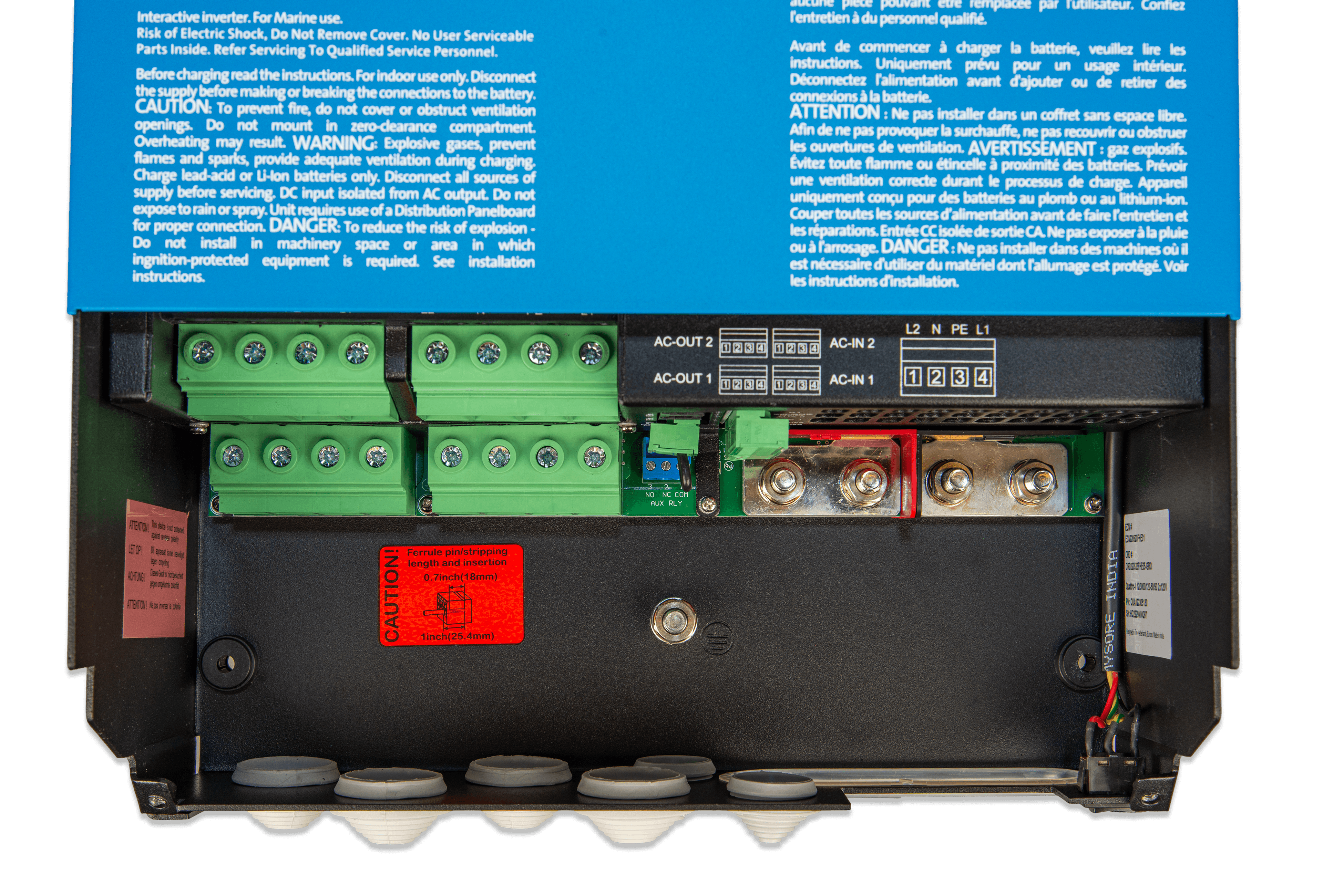

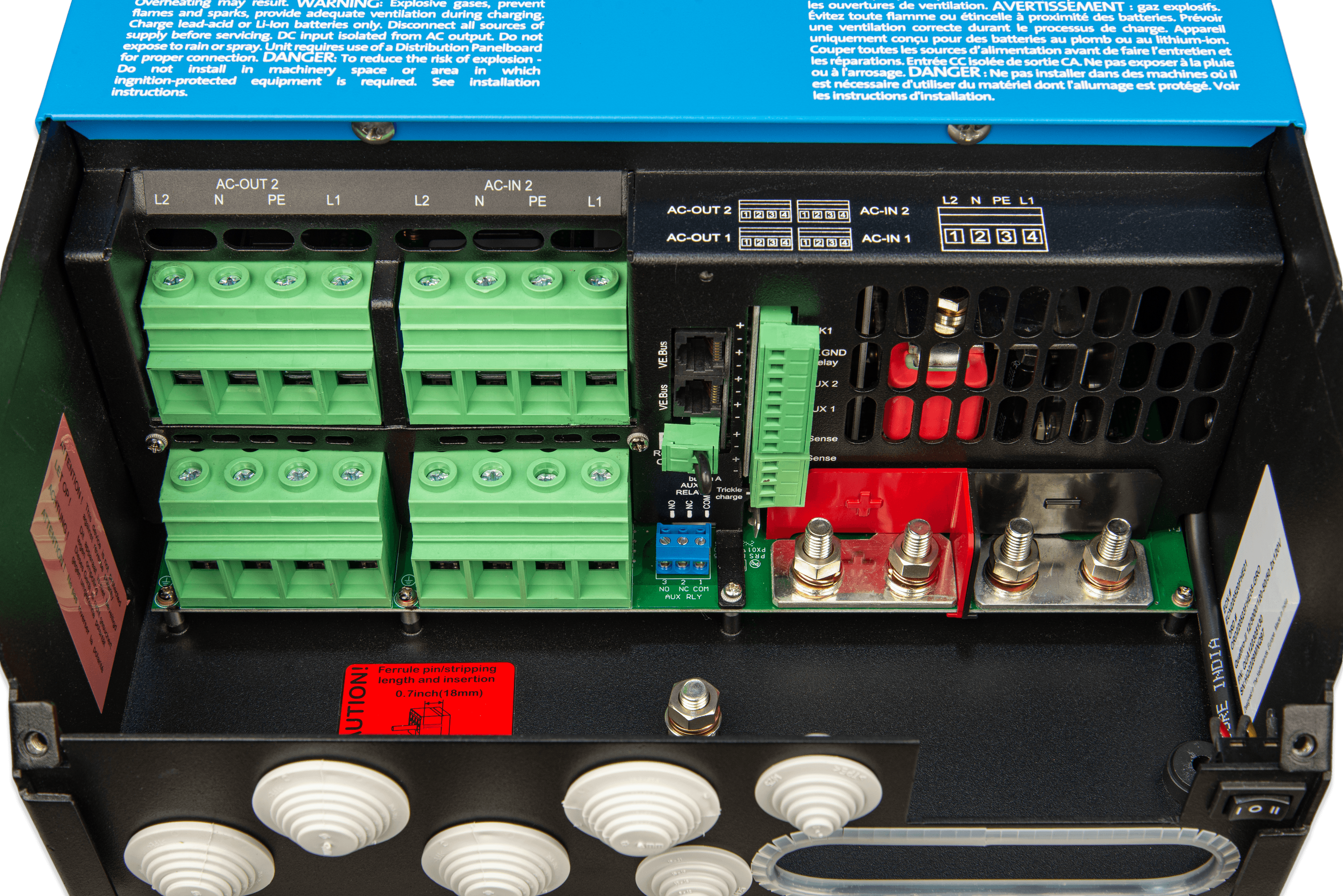

  • Quattro-II 2x 120V (connections close-up)  thumbnail
    Quattro-II 2x 120V (connections close-up)
    .PNG

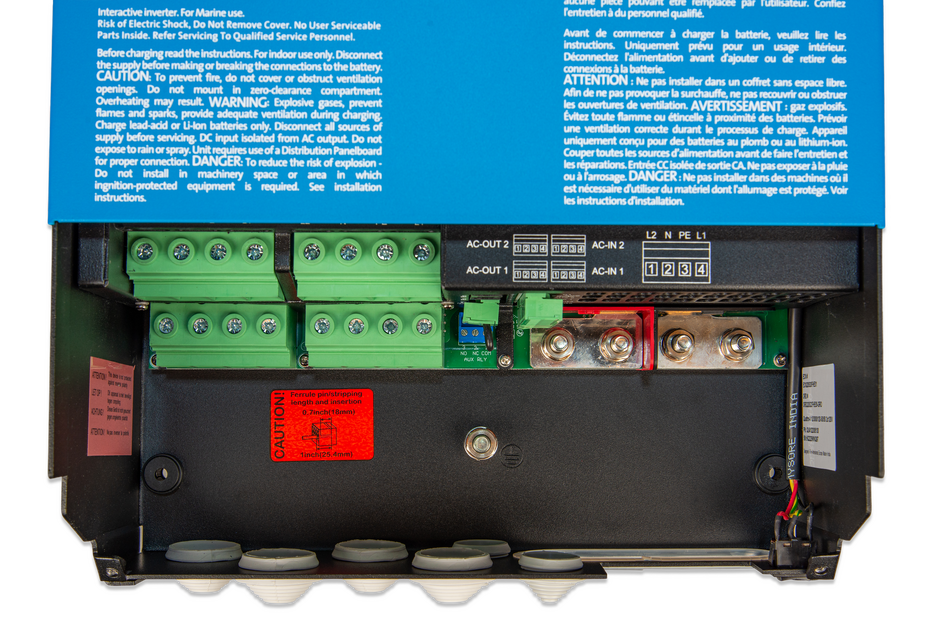

  • Quattro-II 2x 120V (connections)  thumbnail
    Quattro-II 2x 120V (connections)
    .PNG

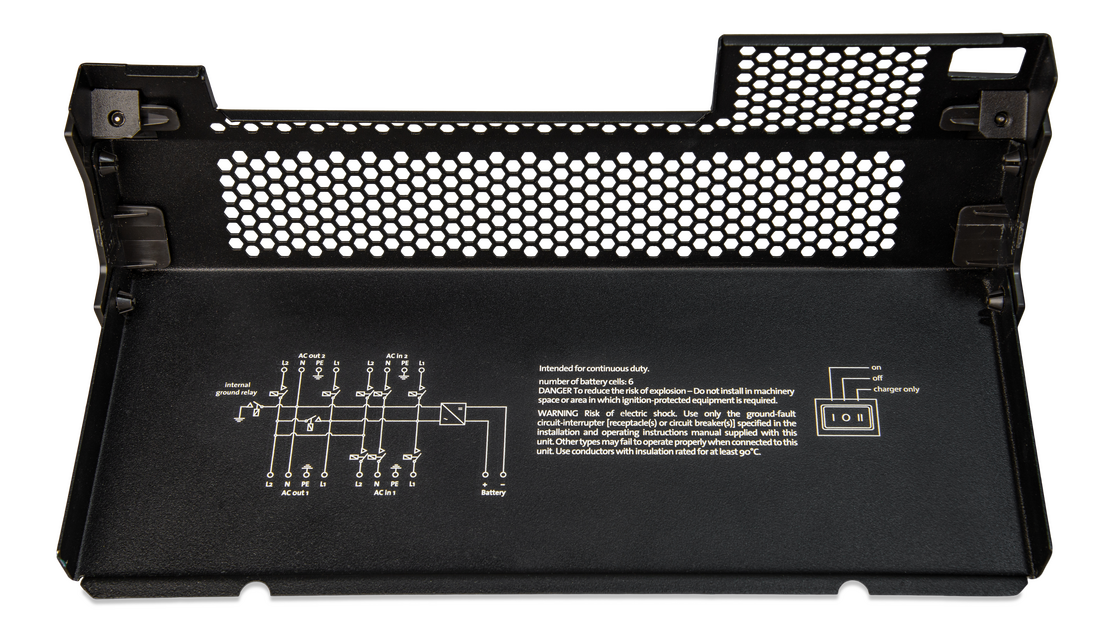

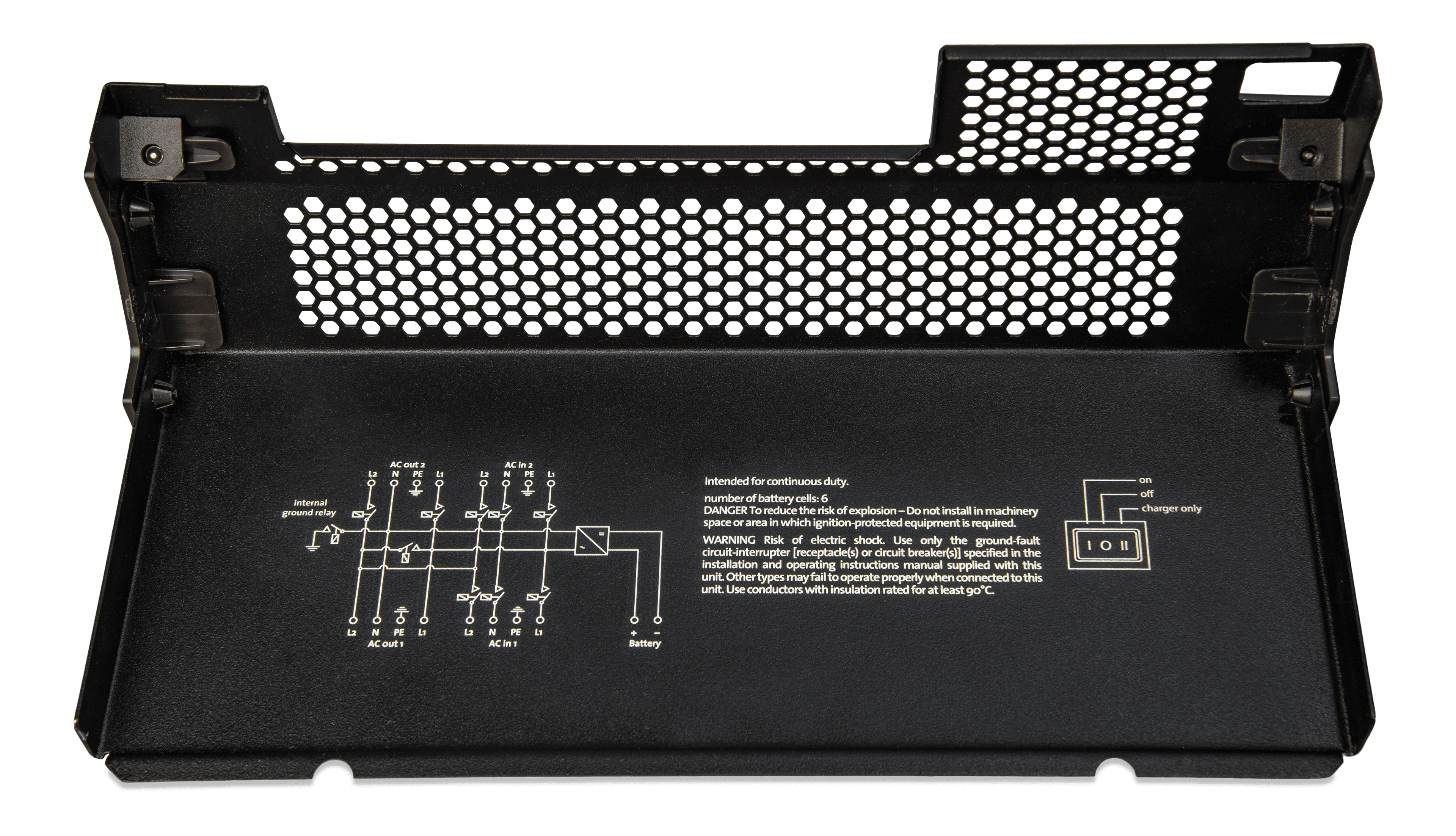

  • Quattro-II 2x 120V (cover)  thumbnail
    Quattro-II 2x 120V (cover)
    .PNG

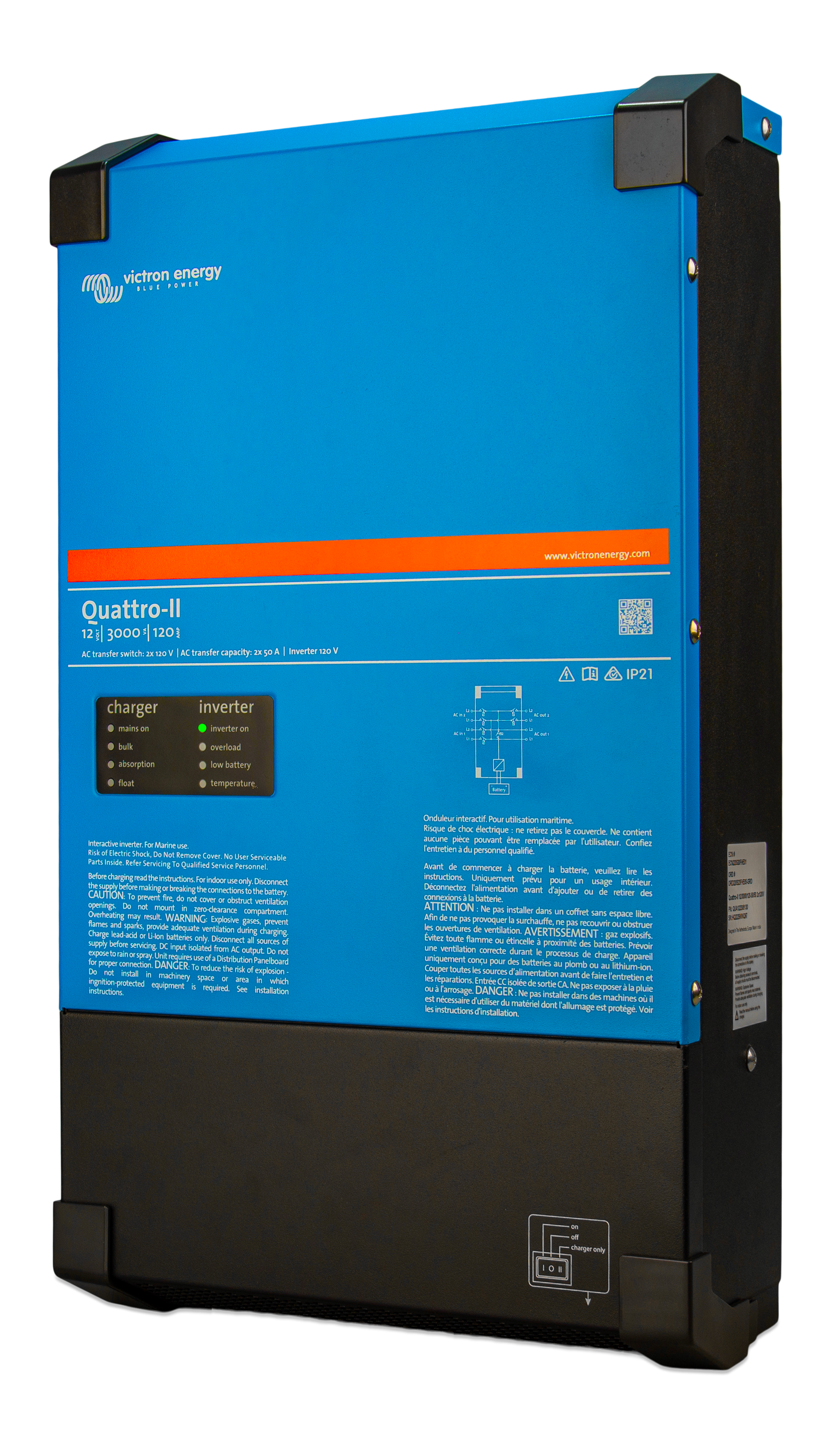

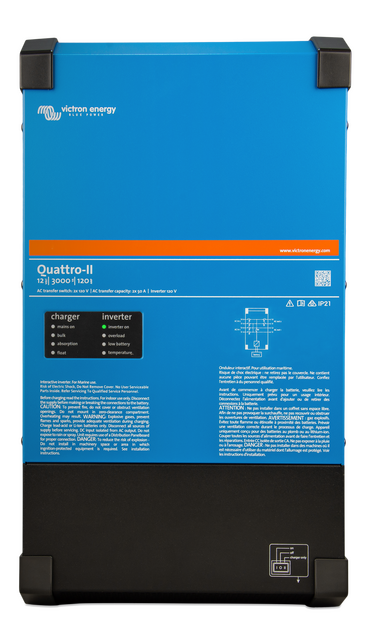

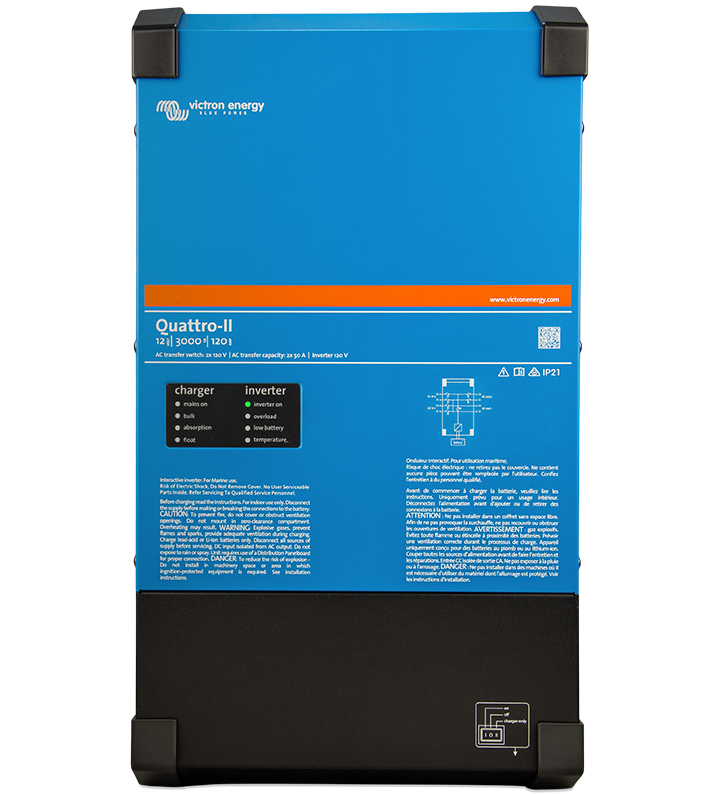

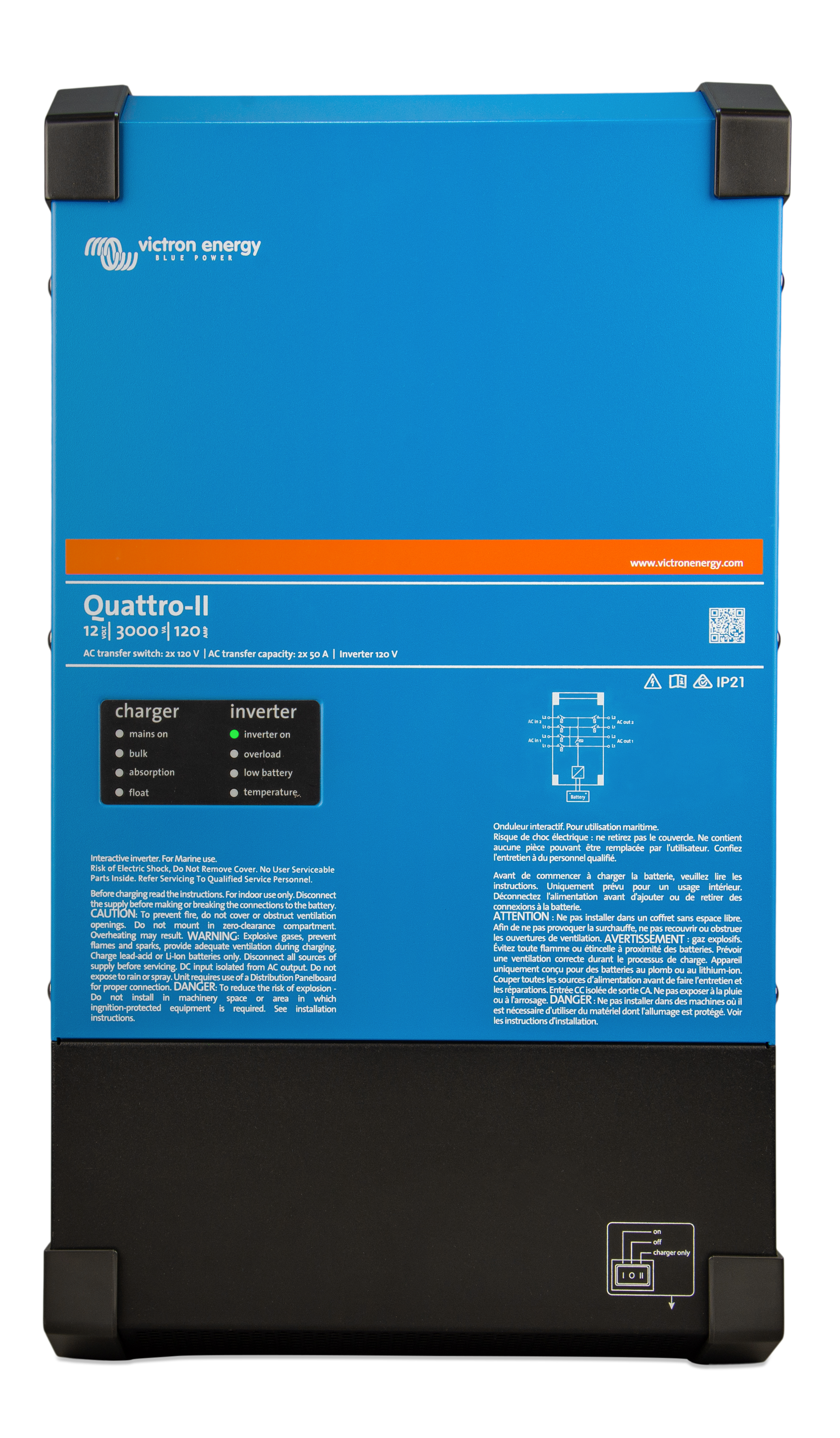

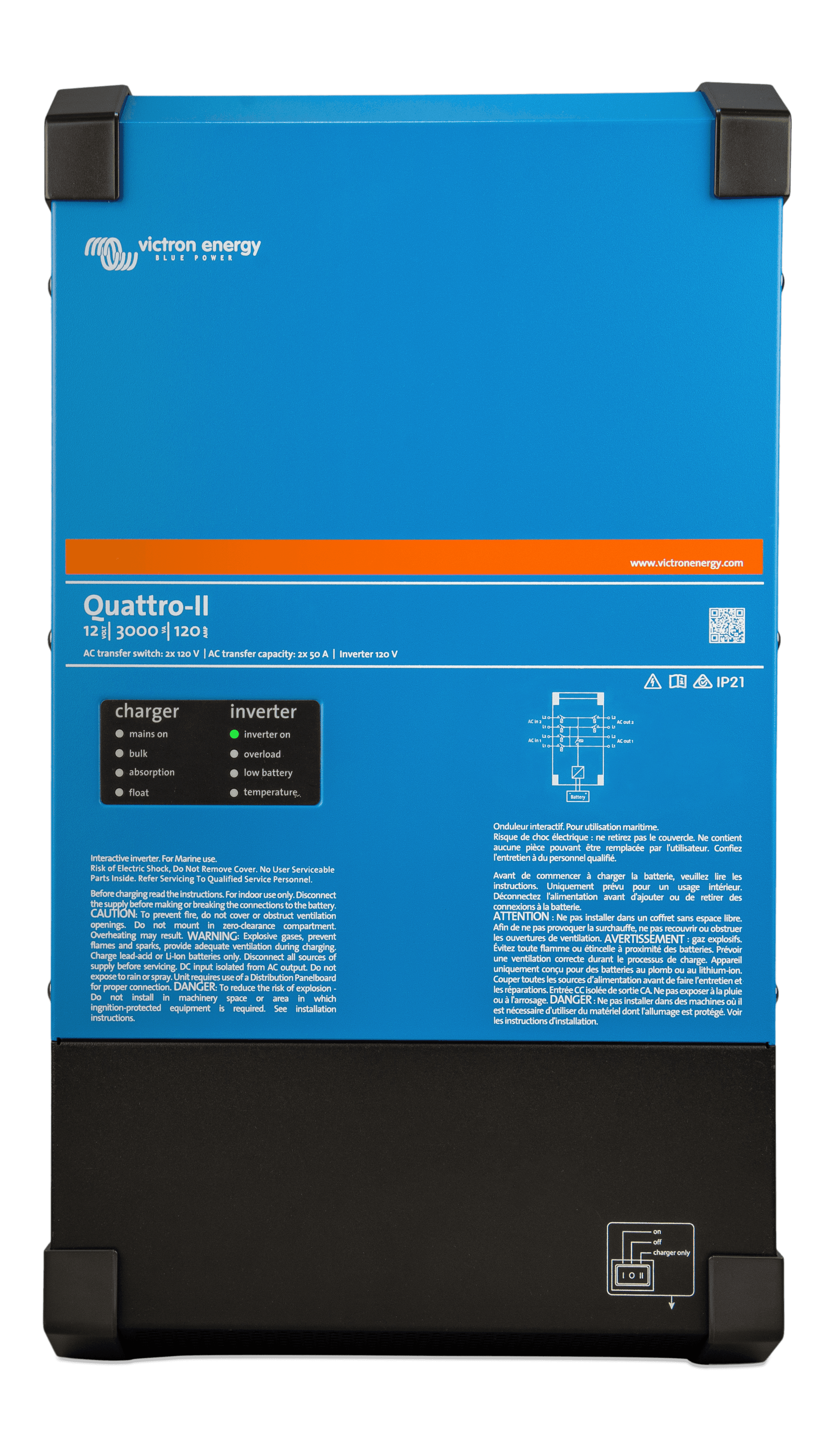

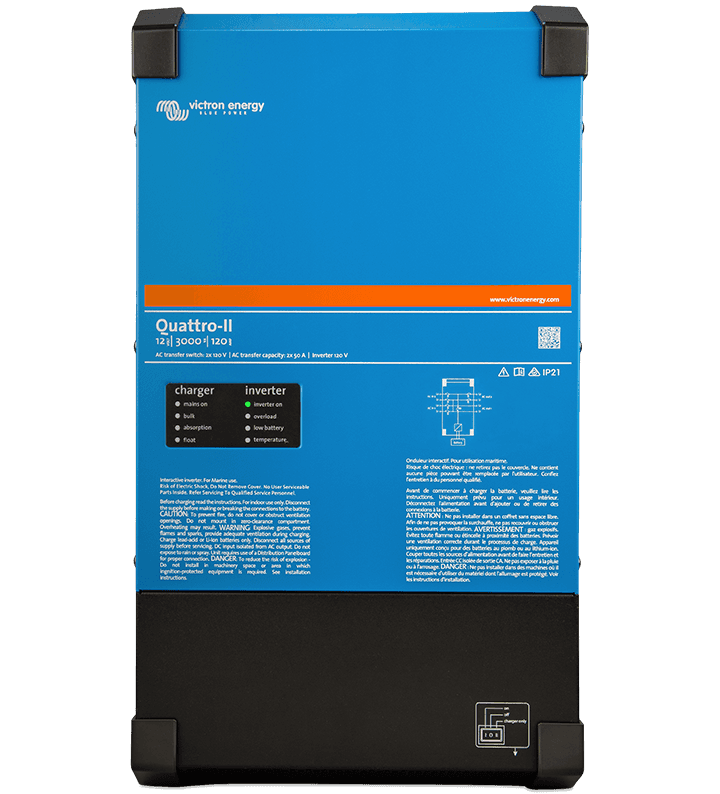

  • Quattro-II 2x 120V (front)  thumbnail
    Quattro-II 2x 120V (front)
    .PNG

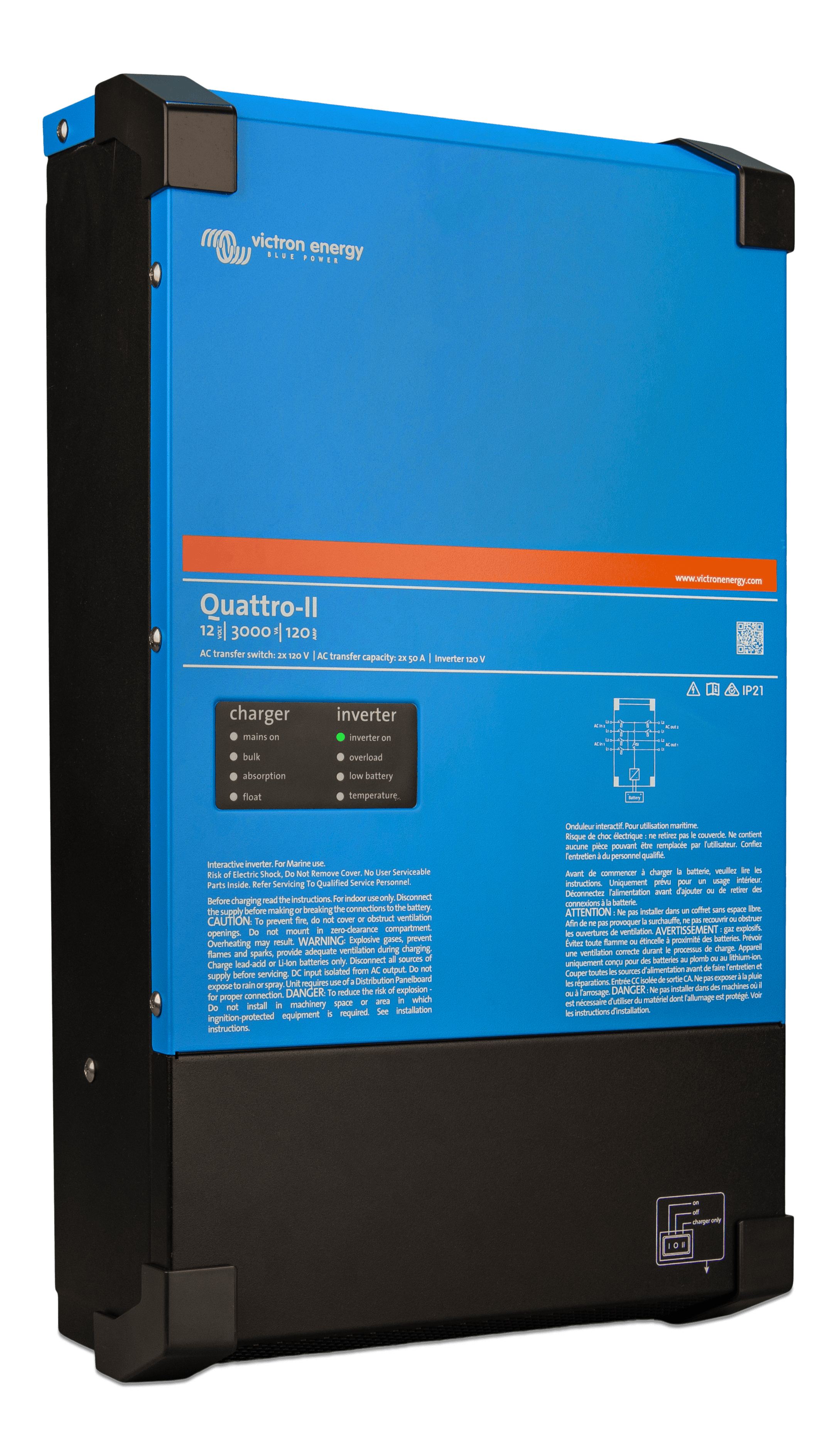

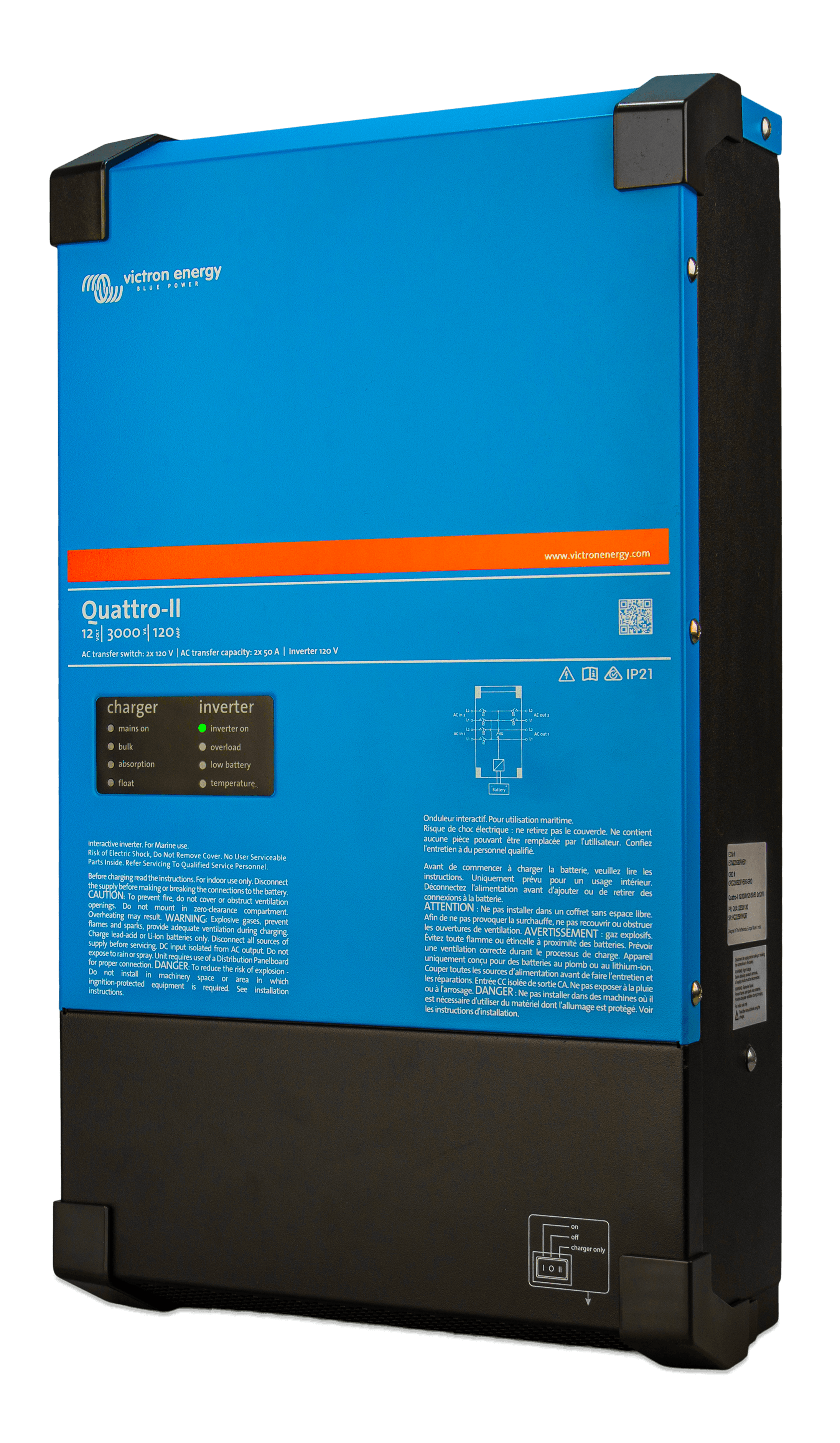

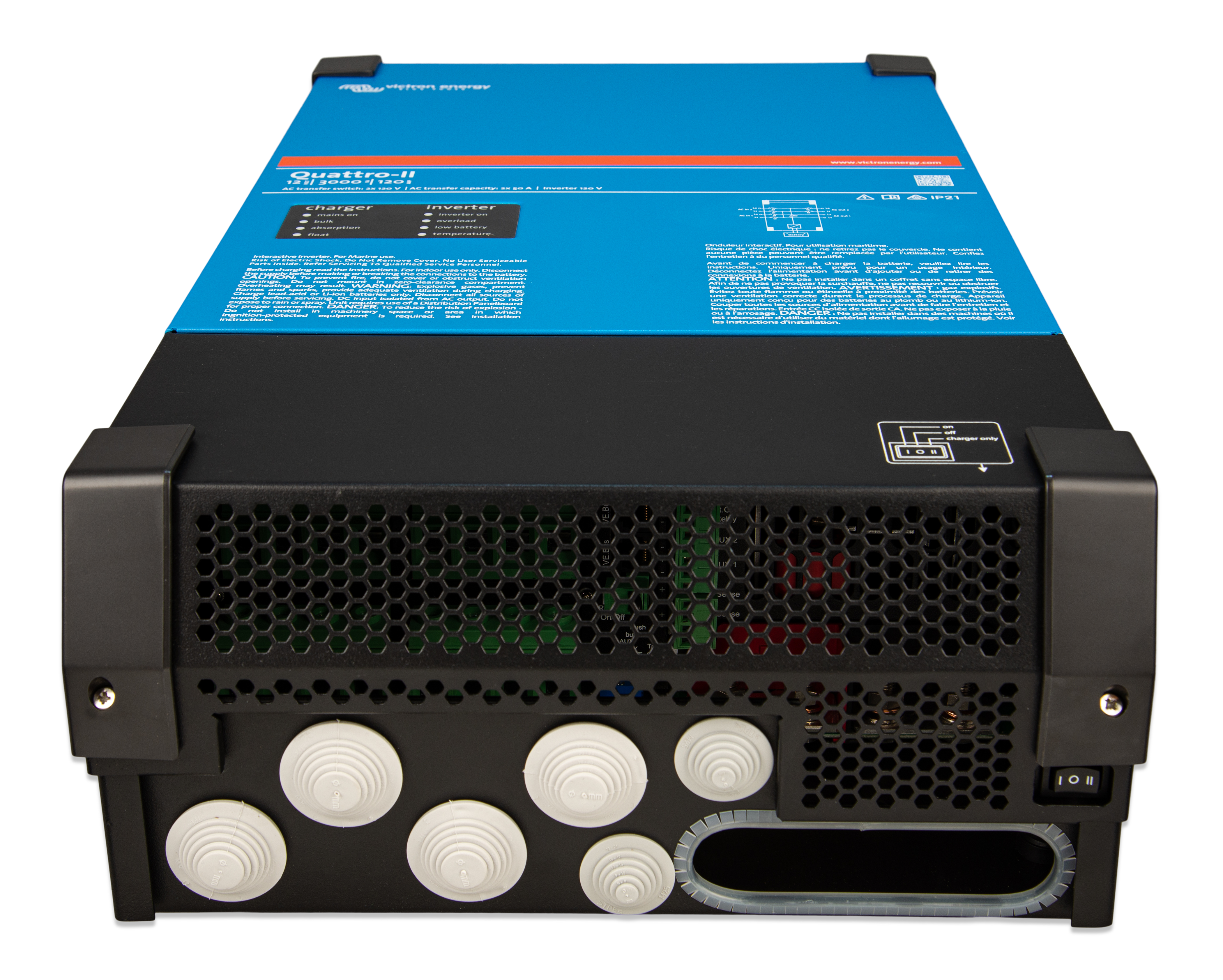

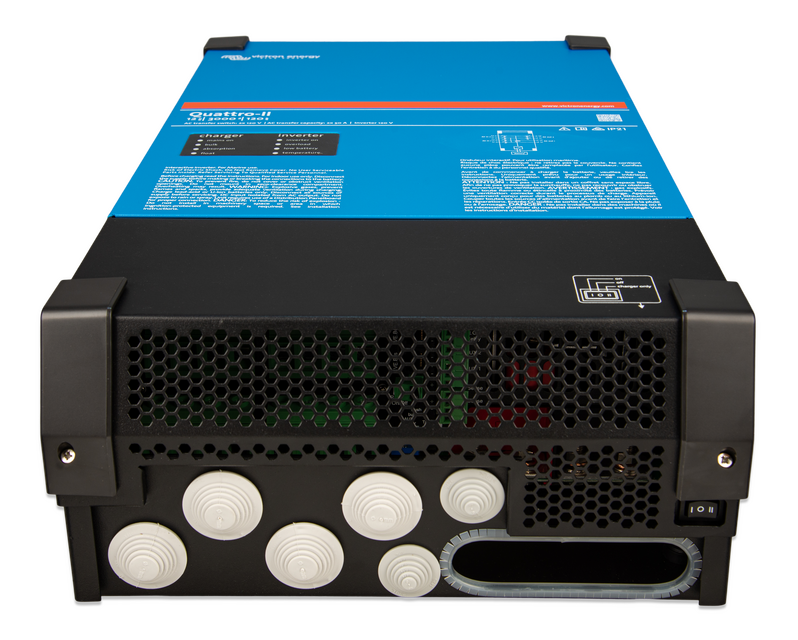

  • Quattro-II 2x 120V (front-angle)  thumbnail
    Quattro-II 2x 120V (front-angle)
    .PNG

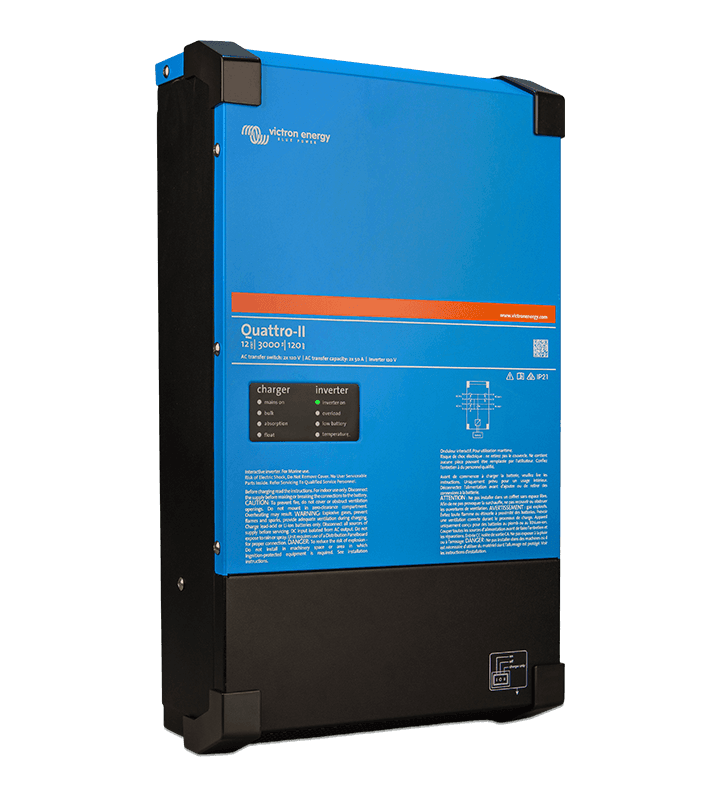

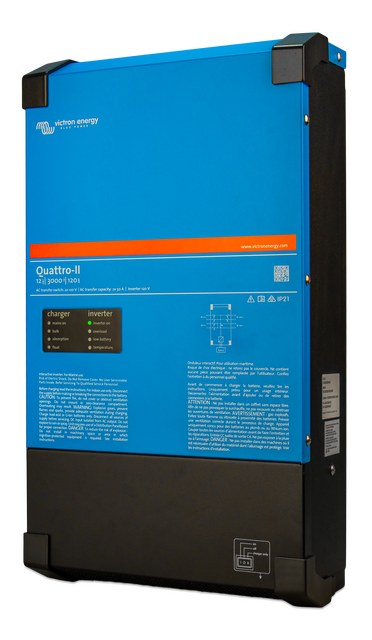

  • Quattro-II 2x 120V (left)  thumbnail
    Quattro-II 2x 120V (left)
    .PNG

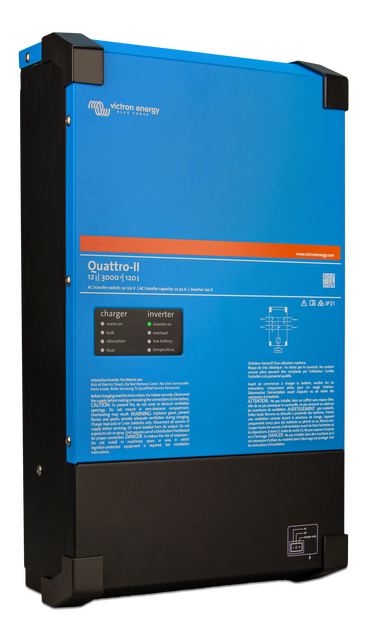

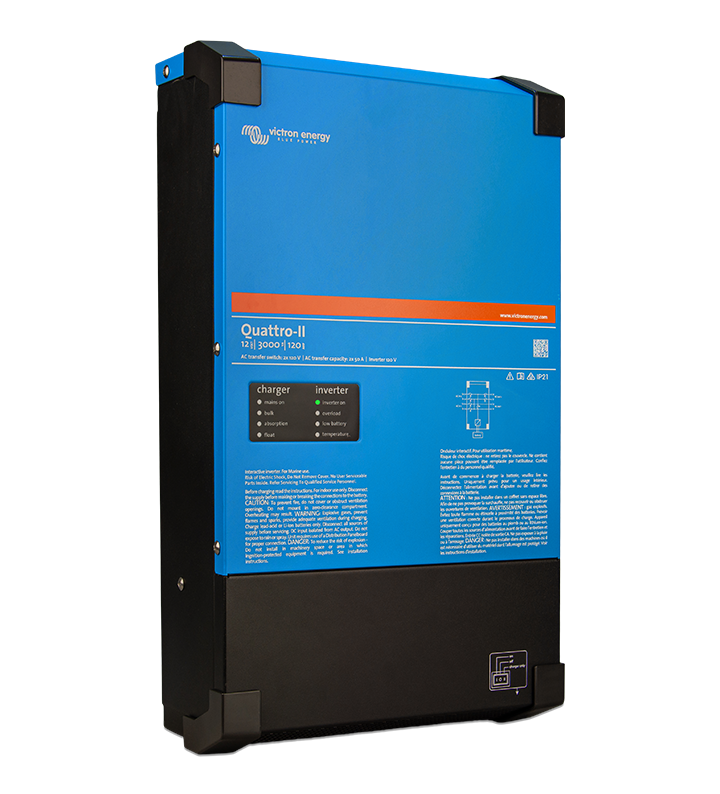

  • Quattro-II 2x 120V (right)  thumbnail
    Quattro-II 2x 120V (right)
    .PNG

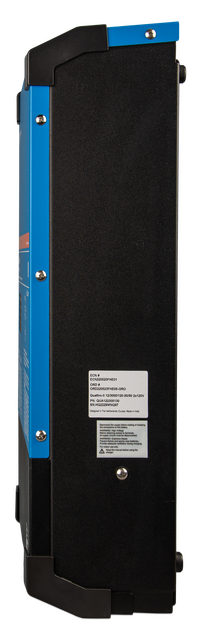

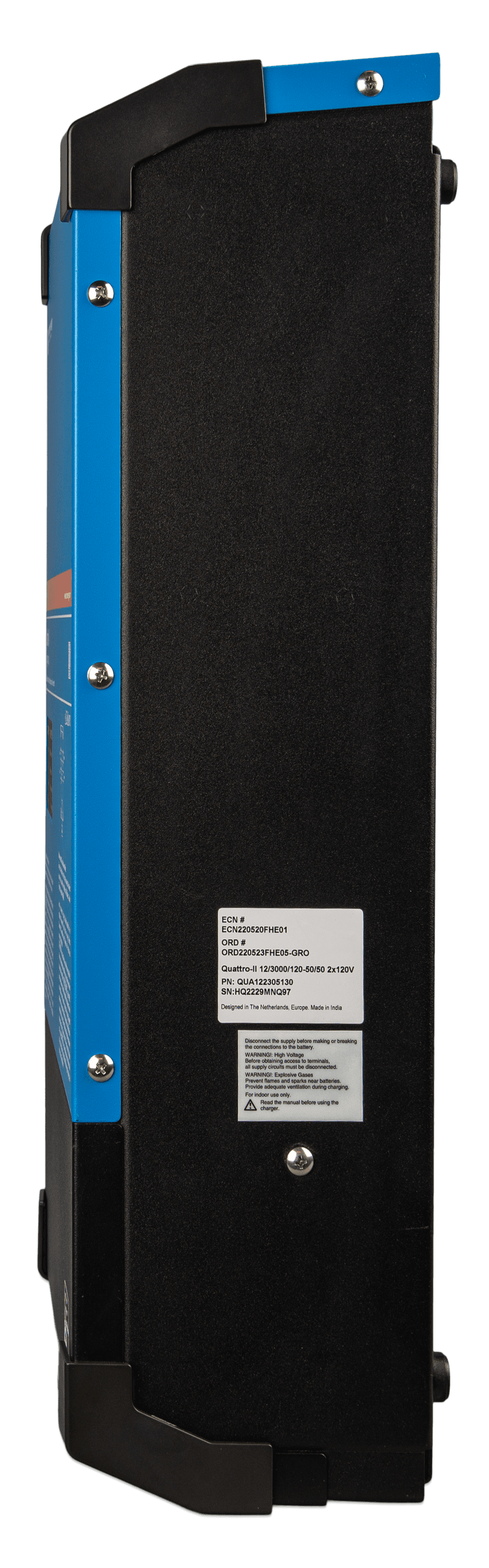

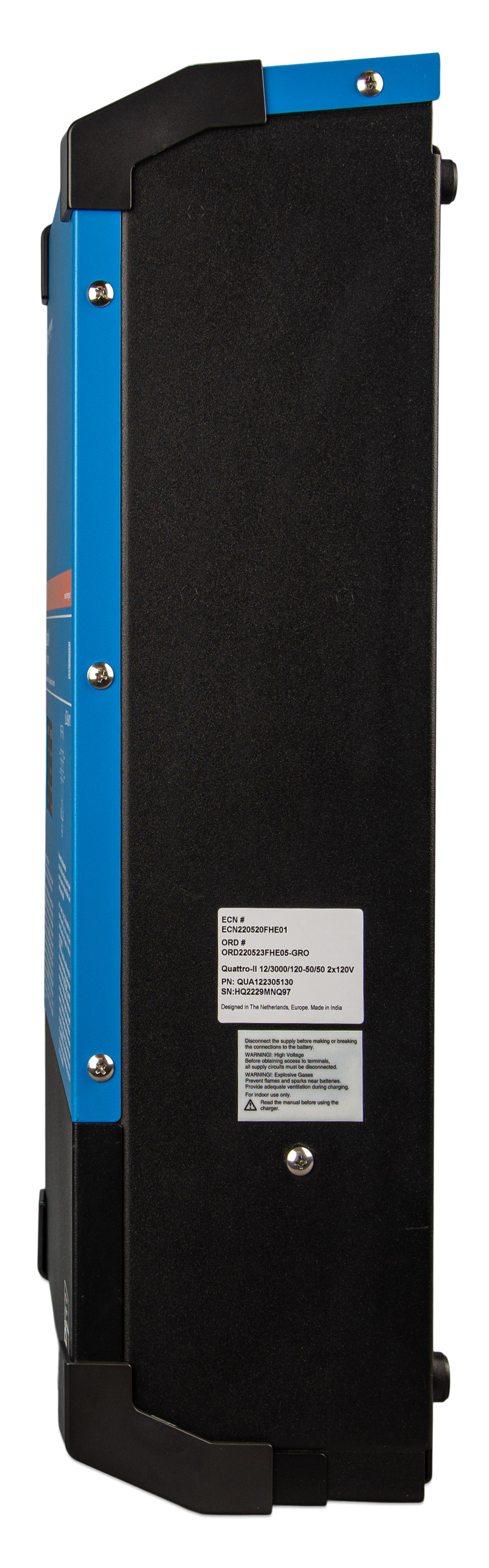

  • Quattro-II 2x 120V (side)  thumbnail
    Quattro-II 2x 120V (side)
    .PNG
Certificates
  • ISO9001 certificate
    .PDF

Support

Kolla in våra stödresurser eller kontakta din ursprungliga återförsäljare för hängiven support, reparationer eller garantibegäran.

Garanti

Läs mer om vår branschledande standardgaranti på fem år.
