Galvanisk isolator VDI-16, VDI-32 och VDI-64

Den galvaniska isolatoren förhindrar elektrolytisk korrosion. Den blockerar låga DC-strömmar som kommer in i din båt via landströmsledningen. Dessa strömmar kan leda till korrosion av båtens metalldelar under vatten, som skrovet, propellern, axeln osv.
Den galvaniska isolatorn består internt av två dioder som är sammankopplade på ett antiparallellt sätt. När de är sammankopplade på det här sättet släpper dioderna igenom ström åt båda hållen men endast om över ett visst spänningströskelvärde. Dioderna leder ström vid en spänning på ca 1,4 Vdc.

Isolatoren är installerad direkt bakom båtens 230 V-kontakt. Framspänningen från den galvaniska isolatorn är högre än potentialskillnaden mellan metaller. Detta betyder att denna spänning inte kommer att tillåta ledning och den galvaniska isolatorn som sådan kommer att förhindra all elekotrolytström. Dock, om det förekommer en (högre) felspänning i AC-kretsen, kommer dioderna att tillåta strömledning och jordfelsbrytaren kommer att bryta kretsgången.

Galvanisk isolator VDI-16, VDI-32 och VDI-64

Year warranty

World-wide support

Om denna
produkt

Den galvaniska isolatoren förhindrar elektrolytisk korrosion. Den blockerar låga DC-strömmar som kommer in i din båt via landströmsledningen. Dessa strömmar kan leda till korrosion av båtens metalldelar under vatten, som skrovet, propellern, axeln osv.
Den galvaniska isolatorn består internt av två dioder som är sammankopplade på ett antiparallellt sätt. När de är sammankopplade på det här sättet släpper dioderna igenom ström åt båda hållen men endast om över ett visst spänningströskelvärde. Dioderna leder ström vid en spänning på ca 1,4 Vdc.

Isolatoren är installerad direkt bakom båtens 230 V-kontakt. Framspänningen från den galvaniska isolatorn är högre än potentialskillnaden mellan metaller. Detta betyder att denna spänning inte kommer att tillåta ledning och den galvaniska isolatorn som sådan kommer att förhindra all elekotrolytström. Dock, om det förekommer en (högre) felspänning i AC-kretsen, kommer dioderna att tillåta strömledning och jordfelsbrytaren kommer att bryta kretsgången.

Downloads
and support

Manuals
  • Galvanic Isolator VDI-16, VDI-32 and VDI-64
    .PDF
  • Galvanic Isolator (VDI-16)
    .PDF
Enclosure Dimensions
  • Galvanic Isolator VDI-16
    .PDF
  • Galvanic Isolator VDI-16 (3D)
    .PDF
  • Galvanic Isolator VDI-16 (stp)
  • Galvanic Isolator VDI-32
    .PDF
  • Galvanic Isolator VDI-32 (3D)
    .PDF
  • Galvanic Isolator VDI-32 (stp)
  • Galvanic Isolator VDI-64
    .PDF
  • Galvanic Isolator VDI-64 (3D)
    .PDF
  • Galvanic Isolator VDI-64 (stp)
High Quality Photos

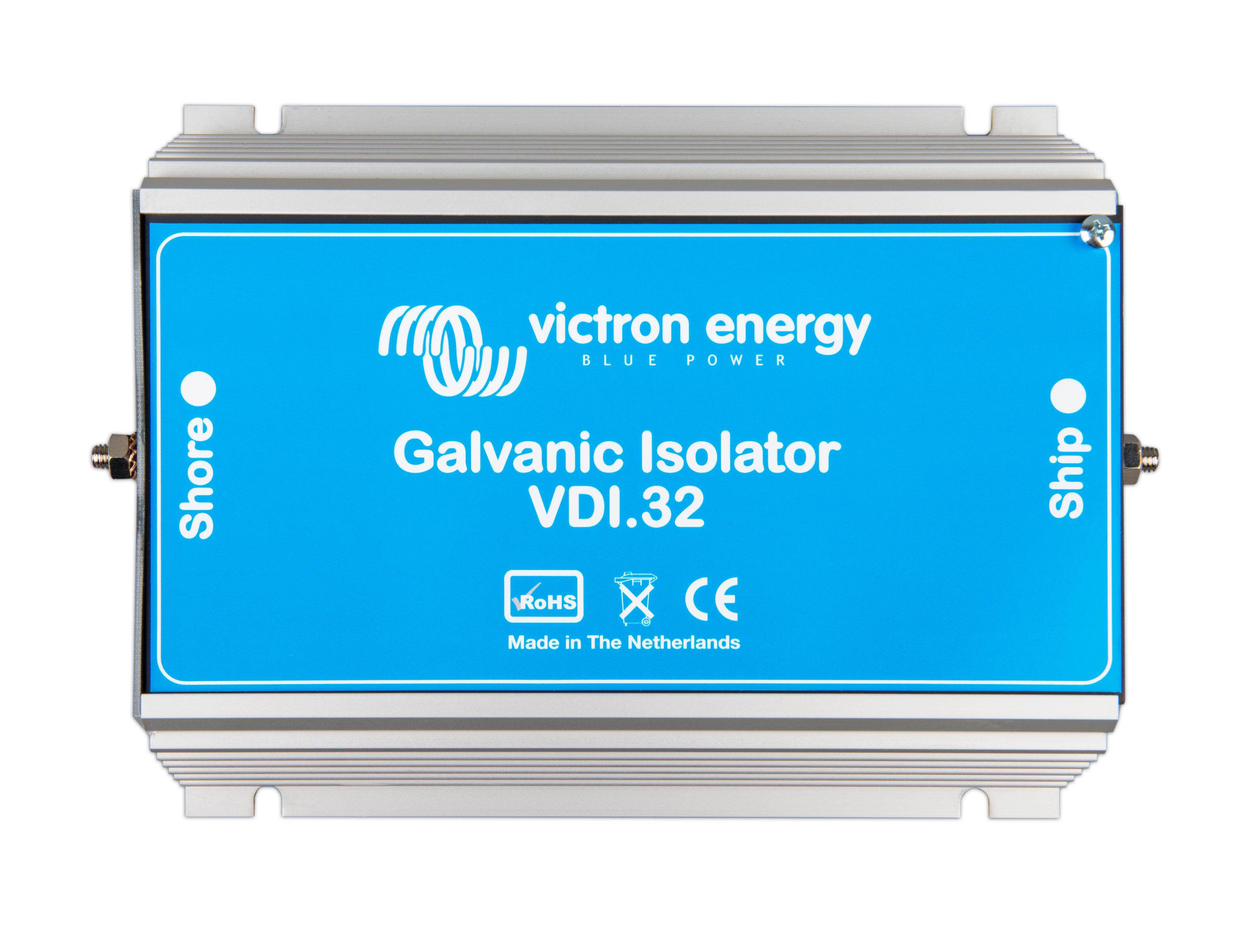

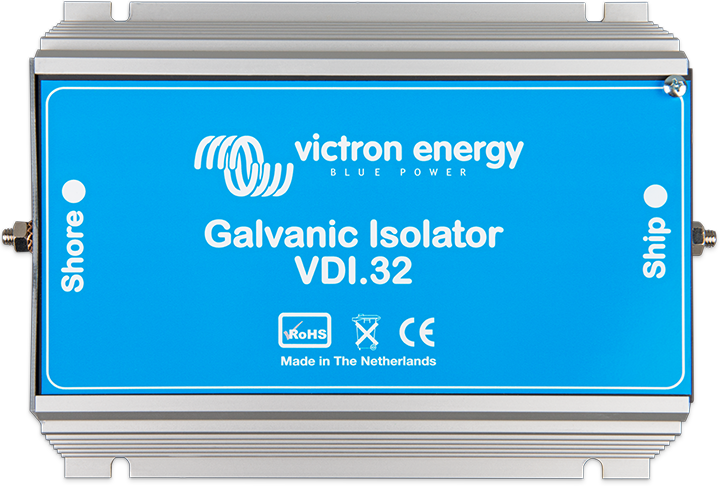

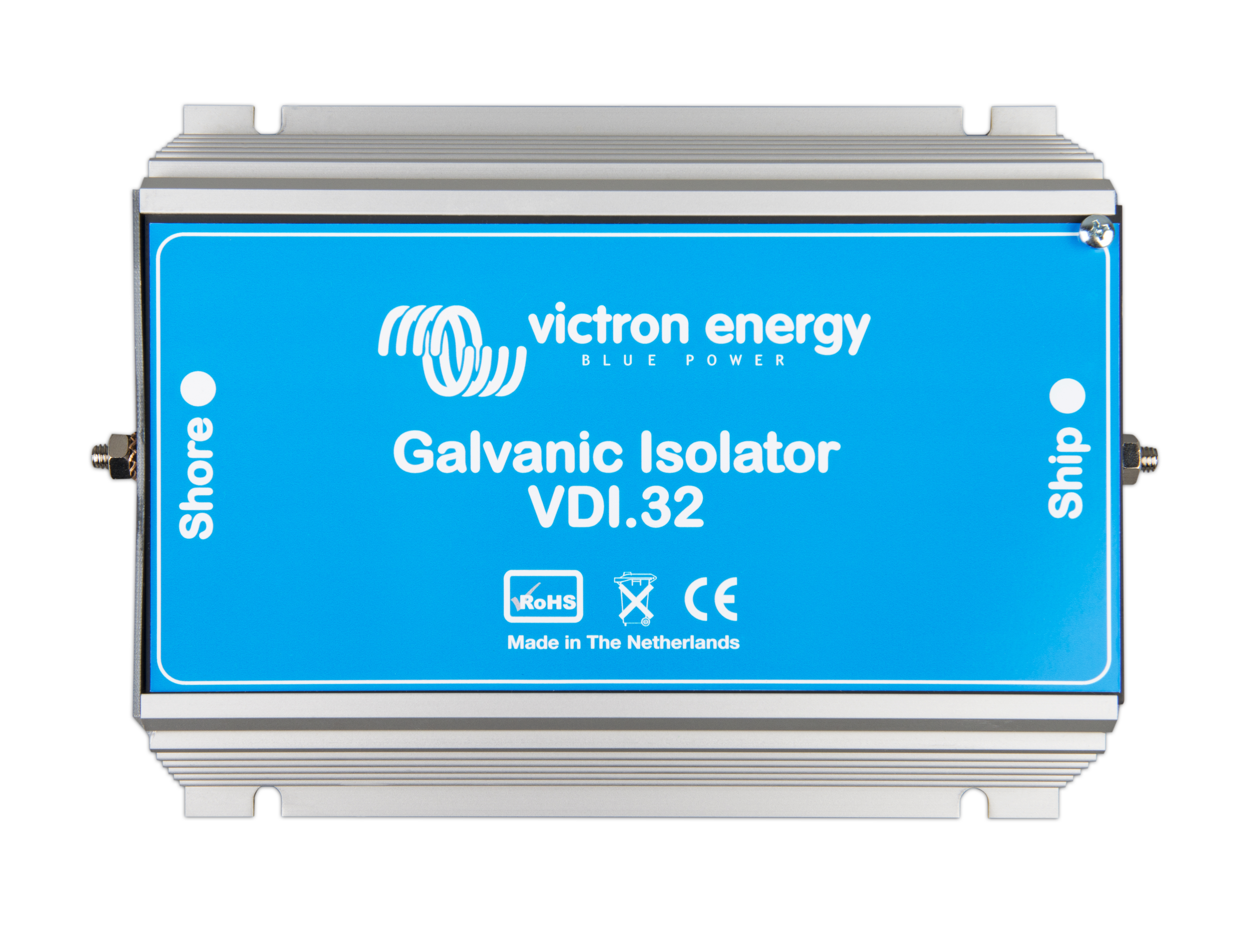

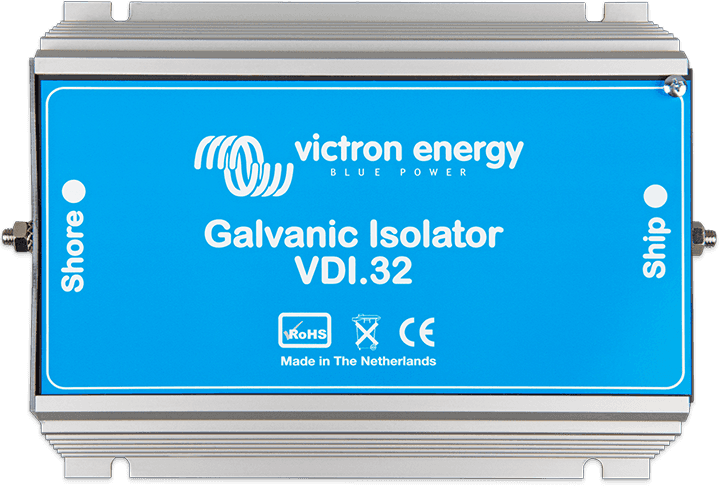

  • Galvanic Isolator VDI-32 (top) thumbnail
    Galvanic Isolator VDI-32 (top)
    .JPG

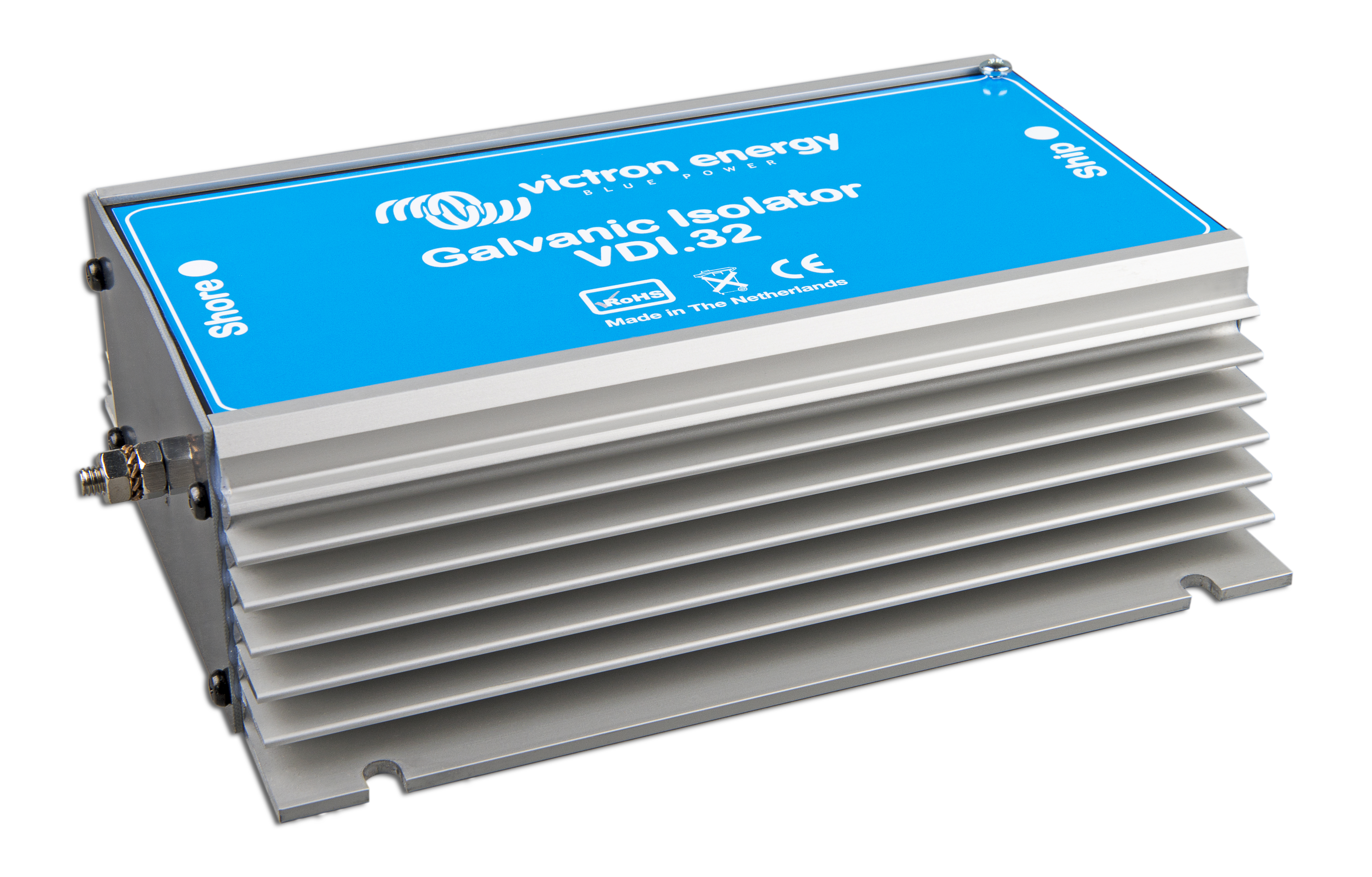

  • Galvanic Isolator VDI-32 (side) thumbnail
    Galvanic Isolator VDI-32 (side)
    .JPG

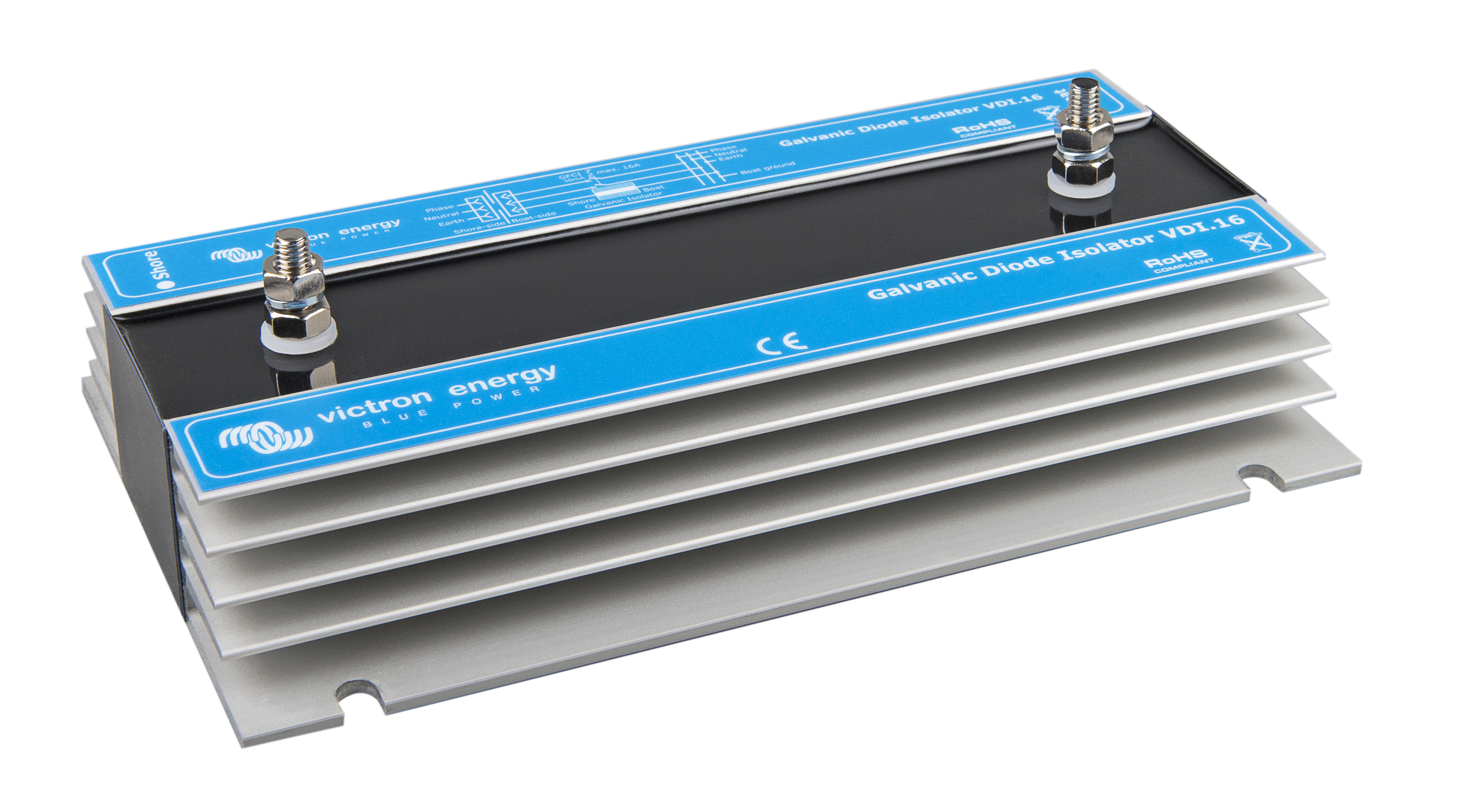

  • Galvanic Isolator VDI-16 (side) thumbnail
    Galvanic Isolator VDI-16 (side)
    .JPG

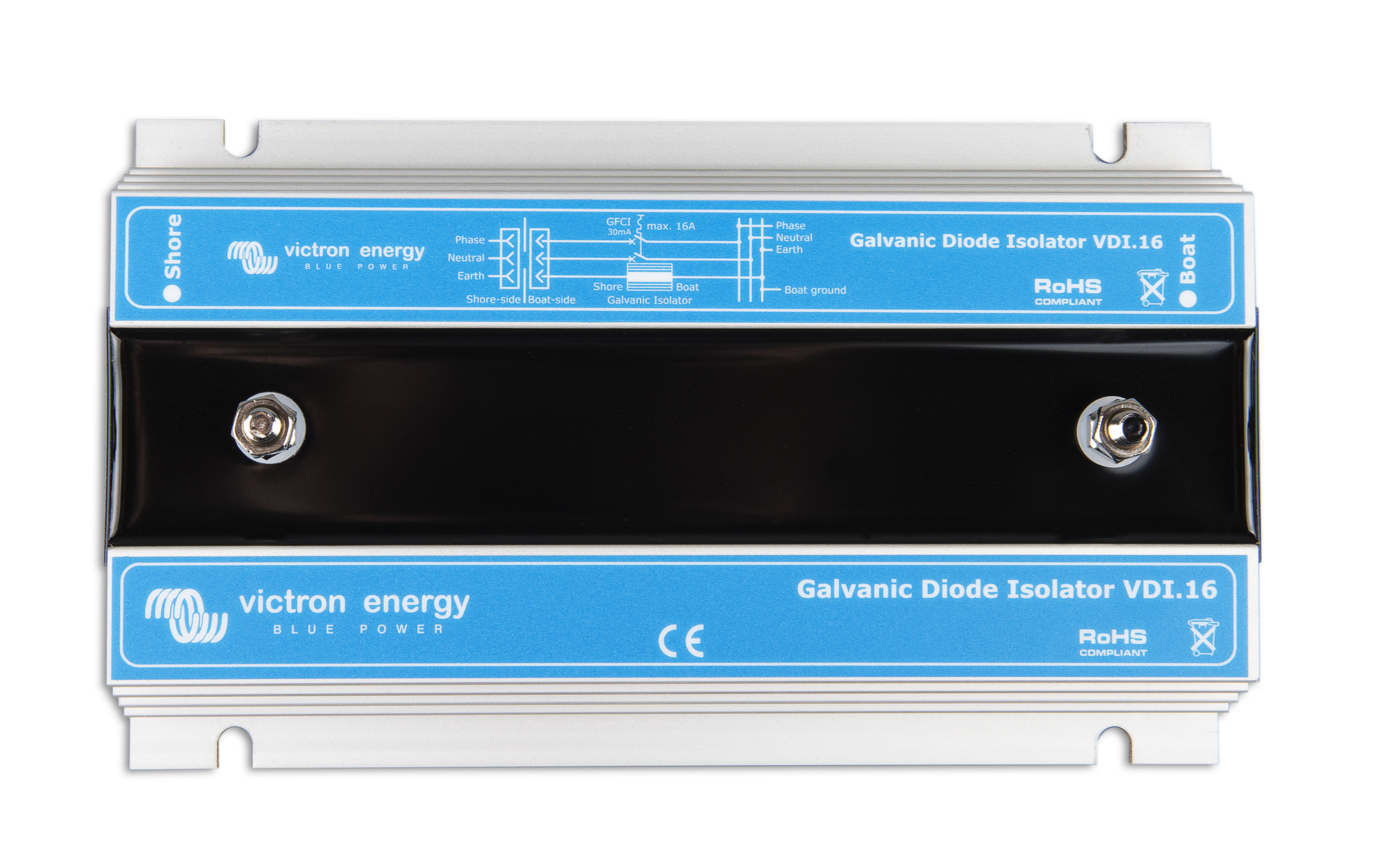

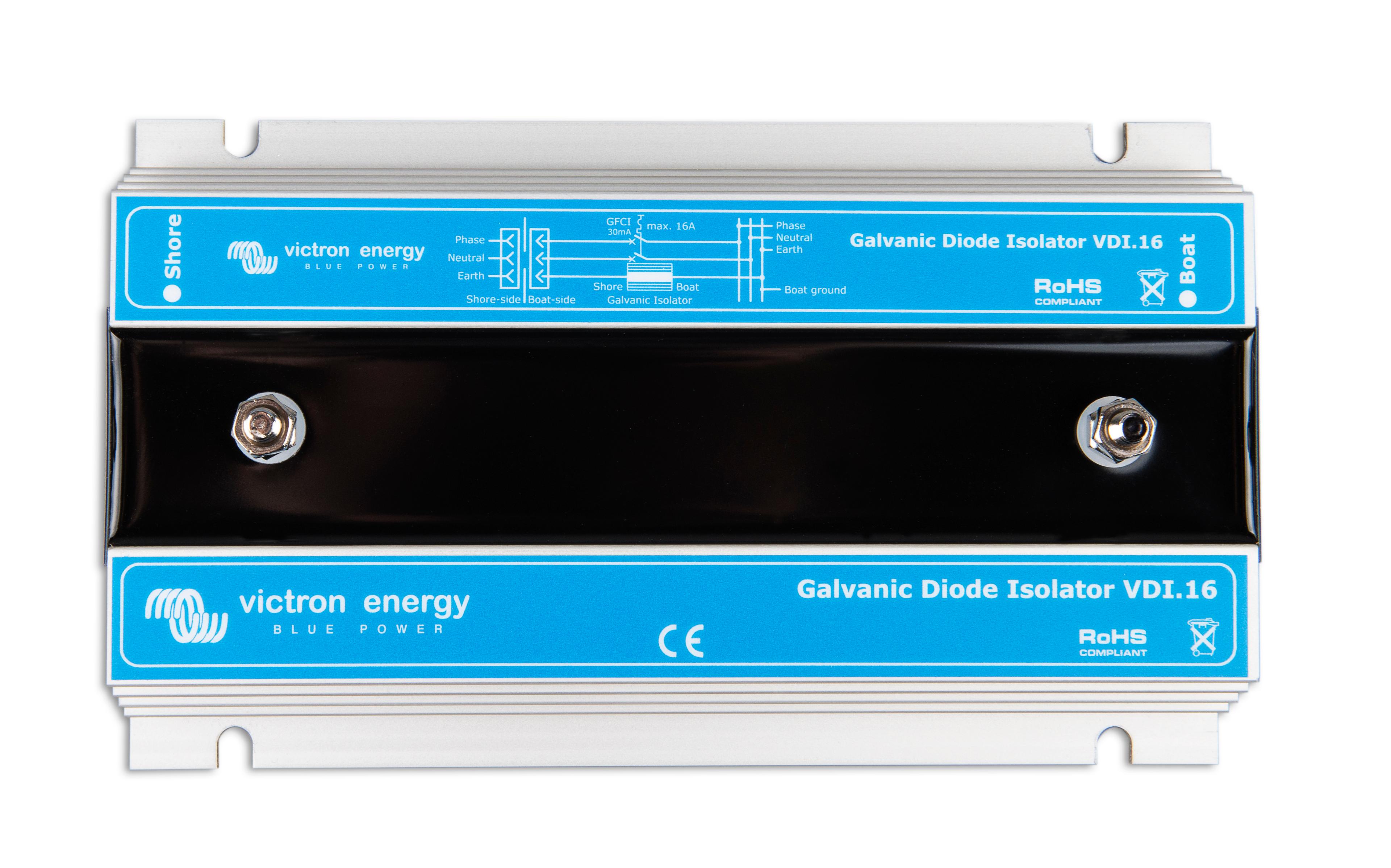

  • Galvanic Isolator VDI-16 (top) thumbnail
    Galvanic Isolator VDI-16 (top)
    .JPG
System Schematics
  • Narrow Boat MultiPlus 3kVA_12V_230V Lynx Smart BMS&Distributors Alternator WS500 MPPT SBP Orion-Tr Cerbo GX touch 50 Bow thruster Galvanic isolator
    .PDF
Certificates
  • Declaration of Conformity - Galvanic Isolators
    .PDF
  • ISO9001 certificate
    .PDF
