Småbåtar

Förhöj nöjet med att segla

Att få båten av trailern och ge sig iväg ut på vattnet känns som ren magi. Oavsett om du ska ut och fiska, åka wakeboard eller öhoppa i några dagar innebär segling alltid frihet. Du vill ha samma känsla när det kommer till energi. Friheten att ladda din telefon och spela din favoritmusik var än du befinner dig. Victrons smarta energilösningar ger den friheten till alla småbåtar.

Den optimala energiplanen

Tänk dig att du och en kompis åker och fiskar över helgen. Utombordsmotorn tar din lilla båt till mitten av sjön. Dagens fångst blir middagen du lagar innan ni slår läger för natten på en liten ö.

Låt oss kika på den optimala energiplanen som ger dig en bekväm och njutbar resa.

Konsumtion

Hur mycket behöver du?

Även en liten båt är beroende av elektrisk utrustning. Allt som ingår i båten drivs med likström men du kommer att vilja ha en AC-utgång för att ladda din telefon eller dator. Alla elektriska enheter använder ett visst antal watt. Men att bara summera antal watt räcker inte. Tiden är precis lika viktig. Du kanske har 100 watt i belysning ombord men lamporna är endast på under en begränsad tid. En liten kylbox drar 50 watt men är på hela tiden.

För att ge inspiration har vi dragit upp 2 system examples baserade på ”normal” och ”hög” förbrukning.

0,6 - 1,2 kWh/ dag

Profiler för ”normal” och ”hög” daglig förbrukning. Läs mer

Läs mer

Exempel 1

Lamporna kanske drar 100 W per timme men används endast fyra timmar om dagen.
100 W x 4 tim = 0,4 kWh / dag

Exempel 2

Kylboxen drar 50 W i timmen men är på hela dagen (faktiskt nedkylning och frac12; av dagen)
50 W x 24 tim/2 = 0,6 kWh/ dag

Lagring & conversion

Hur mycket energi borde lagras?

Du vill inte ha motorn igång hela tiden. Det skrämmer ju bort fisken. Lösningen är att lagra energi i ett (hus-) batteri från vilket växelriktaren omvandlar den lagrade energin till 230 V. Batteriet kan laddas med landström och från växelströmsgeneratorn under resans gång. Om du planerar resor som varar flera dagar bör du som tumregel se till att ditt batteri har tillräckligt med kapacitet så att du klarar dig i 48 timmar.

x 2

Lagringskapaciteten på ett litiumbatteri ska vara två gånger den dagliga strömförbrukningen.

x 4

På grund av dess ±50% lägre urladdningskapacitet, ska lagringskapaciteten på ett blybatteri vara fyra gånger den dagliga strömförbrukningen.

Omvandling

Växelriktaren ska ha rätt storlek för att kunna hantera den genomsnittliga belastningen kontinuerligt och ska matcha den förväntade toppeffekten, något som våra växelriktare hanterar väldigt väl (i genomsnitt 2 x deras kontinuerliga ström).

Generering

Var kommer strömmen ifrån?

Det finns ett flertal alternativ för att generera den energi du behöver till din resa. I hamnen finns det landström att tillgå. Eller, om du tar med båten hem på en trailer, kan du koppla in den i garaget. Ute på vattnet kan du använda växelströmgeneratorn på båtens motor.

Energikällor

Batteriladdare
10A - 30A
Växelströmsgenerator
35A - 70A

Energiprofil

Normal och hög energiprofiler i kWh, baserat på den dagliga energiförbrukningen, som bör vara i balans med genereringen.

Lagringsbatterier i Ah, dubbla kapaciteten vid användning av lead-acid batterier.

It seems like your browser does not support the latest technologies. To see this section properly, consider using a modern browser.

Systemdiagram

för ett litium- och blysyrebaserat batterisystem

Hur översätts systemdesignfaktorerna till ett robust system?

Husbatteri
Laddar

AC devices

Devices you bring on board usually need an AC outlet. Think of:

  • Phone charger
  • Laptop
  • Drone batteries

Battery charger

As the name suggests: the battery charger recharges the boat’s battery when plugged into shore power. At the same time the Victron battery chargers will also power the boat’s electrics.

All Victron battery chargers operate automatically. You can safely keep them connected to the battery all the time, even when the boat is not in use. Waterproof chargers are also available.

Battery Management Systems

Battery management systems take excellent care of Lithium batteries, protecting the individual cells of LiFePO4 batteries against over voltage, under voltage and over temperature and will shut down or reduce charging (VE.Bus products only) or disconnect the loads when this occurs.

Victron Energy offers several BMS options, in general the VE.Bus BMS and smallBMS signal separate devices to disconnect the charging (Inverter/Chargers, Cyrix-Li, DC-DC chargers) or disconnect the loads (BatteryProtect, Inverter/Charger), the modular Lynx distribution system features the Lynx BMS and other modules for more control over the DC busbar. For vehicles and boats all-in-one functionalities are available in the Smart BMS versions for Victron Lithium batteries, but also include current limiting to protect the alternator from overheating and BatteryProtect-like functionality to shut down the loads when pre-set critical battery conditions are met.

Victron Energy also offers full flexibility when it comes to selecting a third-party off-grid battery bank (and their BMS) of choice. A large number of well supported Lithium battery manufacturers can be easily integrated through the use of a mandatory GX-device. This flexibility enables our customers to perfectly match their off-grid needs for their unique power situation. When working with unsupported brands, a Victron Energy Battery Monitor is required to pass on accurate state of charge readings to the wider system.

Se alla våra batterihanteringssystem

Battery Monitors

En batteriövervakare är som en ”bränslemätare” för ditt batteri. Den registrerar hur mycket energi som förbrukas och laddas. Batteriövervakaren beräknar laddningsstatus, kvarstående kapacitet och tid till urladdning. Batterispänningen ger ingen korrekt indikation på hur fullt batteriet är (särskilt inte under belastning). En batteriövervakare gör det.

Victron Energys batteriövervakare håller koll på historikdata, som antalet laddningscykler, djupaste urladdning, högsta spänning, lägsta spänning och så vidare. Den varnar dig för kritiska tillstånd såsom låg spänning eller låg laddning och den kan till och med stänga av hela strömförsörjningen för att förhindra dyra batteriskador, eller starta en generator.

Victron erbjuder batteriövervakare med eller utan skärm och smarta versioner gör det möjligt för dig att spåra den detaljerade datan och anpassa inställningar i vår kostnadsfria app VictronConnect.

De flesta litiumsystem kräver ett batterihanteringssystem BMS som kan mata in batteriinformation till det större systemet. I det här ledet kan en batteriövervakare bli överflödig. Se batterihanteringssystem BMS för mer information. Se alla våra batteriövervakare

BatteryCombiner

The Cyrix BatteryCombiner is the only safe way to connect the house battery to the starter battery (to start your boat’s engines). With a BatteryCombiner you can charge the house battery from the alternator without running the risk of draining the starter battery (which always should be ready to go). When other sources of power are available (eg. shore/solar/generator power), the Cyrix BatteryCombiner will allow bi-directional charging from the house battery to the starter battery.

When the Voltages of the starter and house batteries are the same, use a Cyrix: its current rating should be equal or bigger than the current rating of the alternator. If the house battery is Lithium and the alternators Amperage is smaller than the house battery, or when the Voltages of the starter and house battery are different: use a Orion or Buck-Boost.

BatteryProtect

BatteryProtect kopplar bort icke-nödvändiga belastningar innan batteriet sjunker under en förinställd nivå (en fullständig urladdning skulle kunna skada det) eller innan det har för lite kraft kvar för att starta en motor.

Victron Energy BatteryProtect har så mycket mer. Inbyggda nedstängningsfördröjningar säkerställer att viktig elektronik inte kopplas från av misstag, exempelvis när start av motor orsakar ett spänningsbortfall. Den återansluter automatiskt allting när batteriet är tillräckligt uppladdat.
BatteryProtect har en fjärrbrytare så den kan slås på/stängas av via en BMS eller brytare. Smartversionen är programmerbar via appen VictronConnect.

Se vårt utbud av BatteryProtect-modeller

BMS 12/200

The BMS 12/200 is a dedicated battery management system (BMS) that protects Victron Smart 12,8V LFP batteries against deep discharges, overcharging and high temperatures with up to 200 Amps maximum DC current. When critical values are exceeded, the BMS acts immediately: loads are disconnected physically in case of a deep discharge and charging is stopped when there is a risk of overcharging. High temperatures trigger an immediate end to both charging and discharging.

This is the only BMS that can be directly connected to an alternator, protecting them from overload/overheating. This works with a combination of an AB fuse (rated in accordance with the expected max load current of the alternator) and an internal programmable input (which limits the input current electronically to 80% of the AB fuse).

Please check your manufacturer for the maximum charging current of your alternator and size AB fuses of the BMS 12/200 accordingly, see manual.

When different Lithium batteries & higher voltages are used, other solutions are needed, such as the VE.bus BMS and Lynx-Ion.

See our bigger boat types to see a bigger Lithium system and BMS See more info on alternator charging Lithium (and not blow them up)

Boat engines

Small motor boats rely on their engine to get the job done. Their engine comes with an alternator to charge the engine batteries, drive fuel pumps, etc.

Once the starter batteries are recharged, the engines can also recharge the house battery and power the boats electronics. When the engine is used the majority of the day, there will always be enough energy generation to compensate the daily consumption. However, when the boat isn’t used over time, batteries might run dead eventually. Our battery chargers take excellent care of your batteries when in the harbour or garage.

Boat Electronics

A small boat will have several electronic devices; they all run of the house battery. Think of:

  • Boat control panel
  • Log/depth sounder
  • Chart-plotter or GPS
  • VHF Radio
  • Navigation lights
  • Pump – Bilge, deck wash
  • Fridge
  • Interior lighting
  • Music player
  • Bait Tank – Recirculating
  • Electric Fishing Reels/winches

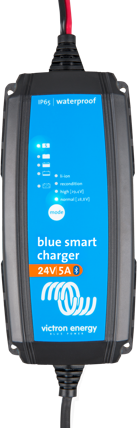

Chargers

Battery chargers recharge batteries (DC) when plugged into shore power (AC).
At the same time the Victron Energy battery chargers can also power devices directly.

All Victron Energy battery chargers are developed for professional duty. Our advanced multi step charging algorithms get the best out of your battery, giving the battery the power it needs, maintaining its health, ensuring better performance... and a longer life.

Smart models work with VictronConnect, so you can check the status and configure all settings of your battery charger remotely via Bluetooth. Chargers with different waterproof ratings (IP rating) are also available. Our wide range of models makes it easy to select the right charger, saving you the cost of having to buy a larger one.

Se alla våra laddare

House battery

The house battery supplies power to your boat’s electrical system. Choose a battery with a generous capacity as there might be long intervals between re-charges. Sometimes the starter battery doubles up as the house battery. If you opt for this set-up, make sure the battery is well protected against discharge. It will be hard to start the boat when the battery is flat.

For a house battery you can choose from two types: lead-acid and lithium. There are various reasons to favour one over the other. Here are a few common ones:

  • Choose Lead-Acid when:
  • Use occasionally
  • Lower purchase cost
  • Weight and space are not an issue
  • Normal charging
  • Choose Lithium when:
  • Use daily
  • Lower cost per cycle
  • Weight and space considerations
  • Fast charging

House battery

The house battery supplies power to your boat’s electrical system. Choose a battery with a generous capacity as there might be long intervals between re-charges. Sometimes the starter battery doubles up as the house battery. If you opt for this set-up, make sure the battery is well protected against discharge. It will be hard to start the boat when the battery is flat.

For a house battery you can choose from two types: lead-acid and lithium. There are various reasons to favour one over the other. Here are a few common ones:

  • Choose Lead-Acid when:
  • Use occasionally
  • Lower purchase cost
  • Weight and space are not an issue
  • Normal charging
  • Choose Lithium when:
  • Use daily
  • Lower cost per cycle
  • Weight and space considerations
  • Fast charging

Inverter

An inverter creates AC power from a DC source. It lets you use devices on board that need a regular AC outlet.

The inverter needs to be big enough to handle the maximum AC load you want to bring on board. If the load exceeds 375 VA, you might consider a combined inverter/charger instead. Models start at 500 VA.

Starter Battery

The starter battery is needed to start your boat’s engine. These batteries are different from house batteries and engineered to deal with a large discharge current. The starter battery should always be ready to go. It’s best to isolate the starter battery from all other electrical circuits on board, so it cannot be accidentally drained of power, with a BatteryCombiner.

Shore Power

Either in the marina or back home you’ll hook the boats charger up to shore power to recharge the battery. Shore power can also be used for maintenance and to run large AC loads.

VictronConnect

All Victron products on your boat can be monitored and controlled from the palm of your hand. Just connect the VictronConnect App via Bluetooth and you’ll have direct access to indicators like battery voltage and current. You can also turn devices on or off, as well as change their settings.

See what the VictronConnect app can do
Systemexempel

Energiförbrukningen kan variera från båt till båt och från ägare till ägare, även på småbåtar. Här är två exempel på - med en normal och en hög daglig energiförbrukning - hur en optimal energiplan för en liten båt kan se ut.

Tänk på att en rad olika faktorer spelar in när du ska designa och installera den optimala lösningen för dig: ditt Victron-proffs hjälper dig gärna med det.

Använd en modern webbläsare för att se den detaljerade tabellen och hela avsnittet ordentligt.

Normal
Hög
Öppen motorbåt, fiskebåt, wakeboardbåt ±19-26 fot.
Samma båt men med mindre intensiv användning: längre bort hemifrån, fler bekvämligheter eller fler personer ombord.
Konsumtion
Daglig energiförbrukning
0,6 kWh
1,2 kWh
Toppeffekt
400 W
900 W
Lagring och invertering
Victron Phoenix
12/250
12/500
Smart BatteryProtect
65 A
ersatt av Smart BMS 12/200 om det gäller ett Victron Smart Lithium 12,8 V-batteri
100 A
ersatt av Smart BMS 12/200 om det gäller ett Victron Smart Lithium 12,8 V-batteri
Husbatteri
110 Ah 12 V AGM
eller 60 Ah 12,8 V litium
220 Ah 12 V AGM
eller 100 Ah - 150 Ah 12,8 V litium
BatteryCombiner
Cyrix 120 A
eller av Smart BMS 12/200 om det gäller ett Victron Smart Lithium 12,8 V-batteri
Cyrix 120 A
eller av Smart BMS 12/200 om det gäller ett Victron Smart Lithium 12,8 V-batteri
Generering
Växelströmsgenerator
35 A - 70 A
35 A - 70 A
Landström med 230 V kapacitet
16 A
16 A
Batteriladdare (från land)
12 V, 10 A till 15 A Blue Smart-laddare
12 V, 20 A till 30 A Blue Smart-laddare
Förlängningar
Tillgängliga förlängningar
Batteriövervakare BMV-712 Smart
Batteriövervakare BMV-712 Smart
Visa komplett lista
